自鉆式管棚

發布時間:2021-06-22

自鉆式管棚無需使用套管鉆孔,可替代常規管棚用于各種易塌孔地質,主要用于軟弱破碎圍巖隧道工程。

>產品介紹

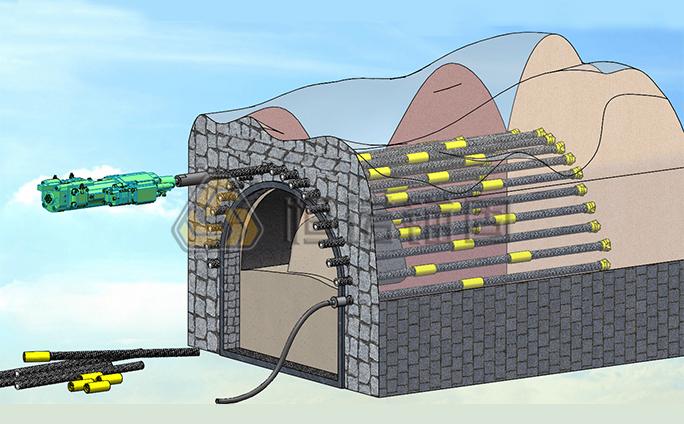

管棚支護主要用于軟弱破碎圍巖隧道工程中,如公路鐵路隧道、地鐵、水電站隧道及其他地下工程。傳統管棚一般選用無縫鋼管,常見規格有Φ76×6、Φ89×5、Φ108×6、Φ127×6等,其施工工藝主要為鉆桿鉆孔→抽出鉆桿→插入管棚→注漿。在軟弱圍巖施工時存在塌孔現象,導致插入管棚困難,因此需使用套管鉆孔。

自鉆式管棚由中空錨桿體、連接套和鉆頭組成,可實現鉆進+注漿兩道工序一次完成。自鉆式管棚無需使用套管鉆孔,可替代常規管棚用于各種易塌孔地質,其常見規格有R51、T76、T103等。

>產品參數

中空錨桿體

圖例 型號 抗拉力( kN ) 屈服力( kN ) 延伸率( % ) 備注
中空錨桿體 HER51N 800 630 8 ?76*6、?89*5
HCT76L 1200 1000 / ?89*6、?108*6
HET76N 1600 1200 / ?108*6、?108*8
HET76S 1900 1500 / ?108*8

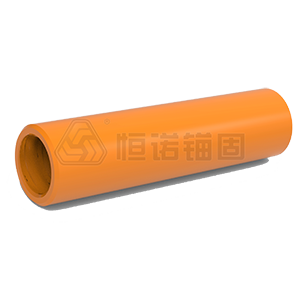

連接套

圖例 型號 外徑( mm ) 長度( mm )
連接套 HER51 63 140
HER51 63 200
HCT76 89 150
HST76 95 150
HST76 95 200

鉆頭

圖例 類別 型號 外徑 適合地質條件

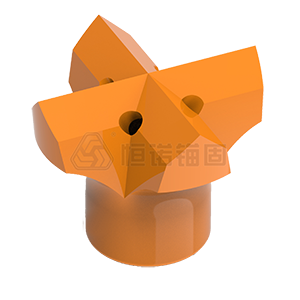

十字全鋼鉆頭 十字全鋼鉆頭 HSR51/90 90 泥巖、礫石土、白堊土、石灰土、石灰質粘土、人工填土、軟弱泥巖
HSR51/100 100
HST76/115 115
HST76/130 130

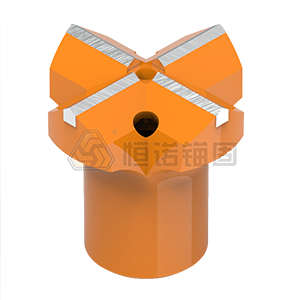

十字合金鉆頭 十字合金鉆頭 HSR51/76 76 軟到中硬巖,例如:夾雜大卵石的礫石,裂隙發育的巖層,無筋混凝土
HSR51/90 90
HST76/115 115
HST76/130 130

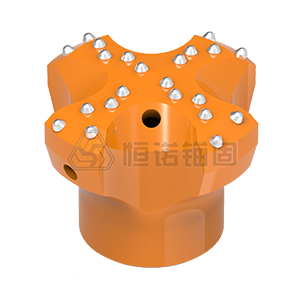

球齒全鋼鉆頭 球齒全鋼鉆頭 HSR51/76 76 破碎地層、軟砂巖、石灰巖、礫石、緊湊膠結土、軟巖層
HSR51/100 100
球齒合金鉆頭 球齒合金鉆頭 HSR51/76 76 軟到中硬風化巖層、大卵石、碎石,如泥巖、片巖、火山巖等
HSR51/100 100
HST76/115 115

>產品優勢

1、自鉆式管棚可解決在Ⅳ、Ⅴ級圍巖條件下鉆孔后塌孔、卡鉆、鉆進后無法插入普通管棚的施工難題,施工過程簡單,操作簡捷,節約施工成本。

2、與傳統管棚支護施工相比,自鉆式管棚支護施工將鉆孔與注漿兩道工序一次性完成,施工效率明顯提高、注漿方便、注漿效果好。

3、自鉆式管棚支護剛度高、圍巖的徑向塑性變形小,支護后形成了一個承載拱,加固效果好,有效保證了隧道掘進和初期支護的安全。

4、自鉆式管棚發揮了超前支護的作用,可以有效減少地表沉降和防止圍巖坍塌。
