>產品介紹
穿心式千斤頂是液壓千斤頂?shù)囊环N,穿心式千斤頂主要由張拉缸、頂壓缸、頂壓活塞及彈簧等部分組成,適用于張拉鋼筋束或鋼絲束,主要用于樁基工程和結構工程的力值施加與控制。穿心式千斤頂是通過液體的傳遞,可以得到不同端上不同的壓力,用較小的力通過液壓變換為一個較大的力,從而達到力的傳遞的目的。
>產品參數
規格型號 |
承載能力( kN ) |
本體高度( mm ) |
行程( mm ) |
伸展高度( mm ) |
外徑( mm ) |
中心孔徑( mm ) |
重量( kg ) |
HYDC600/20-90 |
600 |
248 |
89 |
337 |
159 |
53.8 |
28 |
HYDC600/50-165 |
600 |
324 |
165 |
489 |
159 |
53.8 |
35 |
HYDC1000/50-76 |
1000 |
254 |
76 |
330 |
219 |
79.2 |
61 |
HYDC1000/50-152 |
1000 |
342 |
152 |
494 |
219 |
79.2 |
79 |
HYDC1500/50-200 |
1500 |
380 |
200 |
580 |
245 |
79.5 |
111 |
>產品優勢

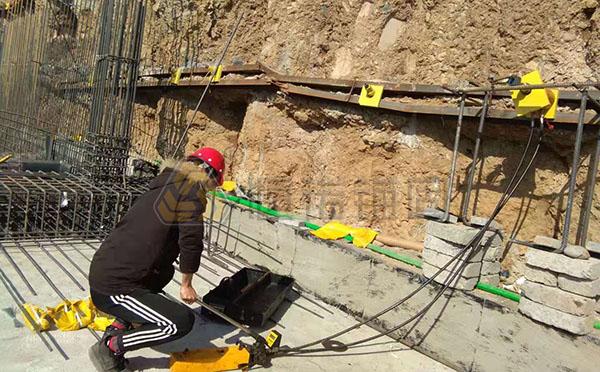

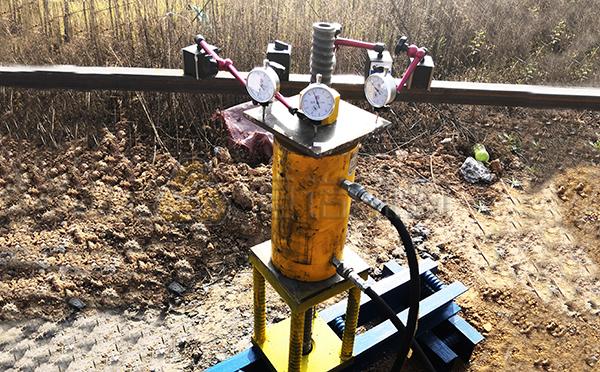

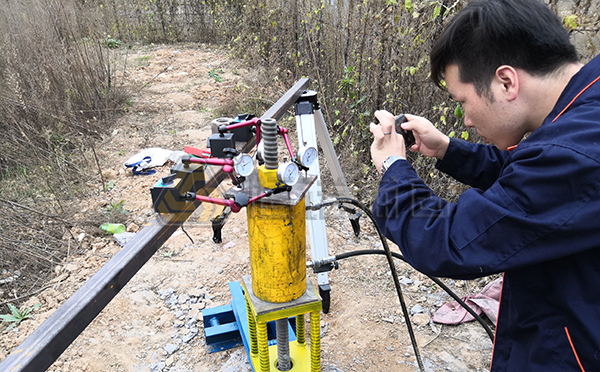

穿心式千斤頂可用于自鉆式錨桿或者鋼筋在巖土層完成安裝及灌注水泥漿后,達到穩定持續的整體錨固力值的測量。
穿心式千斤頂操作簡單,性能可靠,并節約鋼絞線。它配合錨固力值的專用測量裝置可以準確測量,是自鉆式錨桿或者鋼筋的配套施工測量工具。
>使用方法
1、使用前要檢查穿心式千斤頂各部位是否正常。
2、使用時應嚴格遵守主要參數中的規定,切忌超高超載,否則當起重高度或起重噸位超過規定時,穿心式千斤頂油缸頂部會發生嚴重漏油。
3、如穿心式千斤頂手動泵體的油量不足時,需先向泵中加入經充分過濾后的N33#液壓油才能工作。
4、電動泵請參照電動泵使用說明書。
5、重物重心要選擇適中,合理選擇穿心式千斤頂?shù)闹c,底面要墊平,同時要根據到地面軟硬條件決定是否要襯墊堅韌的木材,檢查放置是否平穩,以免負重下陷或傾斜。
6、穿心式千斤頂將重物頂升后,應及時用支撐物將重物支撐牢固,禁止將千斤頂作為支撐物使用。如需長時間支撐重物請選用自鎖式千斤頂。
7、如需若干只千斤頂同時起重時,除應正確安放千斤頂外,應使用多頂分流閥,且每臺千斤頂?shù)呢?fù)荷應均衡,注意保持起升速度同步。另外,還要考慮因重量不勻可能導致的地面下陷的情況,防止被舉重物產生傾斜而發生危險。
8、使用時先將手動泵的快速接頭與頂對接,然后選好位置,將油泵上的放油螺釘旋緊,即可工作。欲使活塞桿下降,將手動油泵手輪按逆時針方向微微旋松,油缸卸荷,活塞桿即緩慢下降,下降速度過快易產生危險。
9、穿心式千斤頂系彈簧復位結構,起重完后,即可快速取出,但不可用連接的軟管來拉動千斤頂。
10、因千斤頂起重行程較小,用戶使用時千萬不要超過額定行程,以免損壞千斤頂。
11、使用過程中應避免千斤頂劇烈振動。
12、不適宜在有酸堿、腐蝕性氣體的工作場所使用。
13、用戶要根據使用情況定期檢查和保養。
>注意事項
1、使用穿心式千斤頂時如果出現空打現象,可先放松泵體上的放油螺釘,將泵體垂直起來頭向下空打幾下,然后選緊放油螺釘,即可繼續使用。
2、使用時,不得加偏載或超載,以免穿心式千斤頂破壞發生危險。在有載荷時,切忌將快速接頭卸下,以免發生事故損壞機件。
3、穿心式千斤頂是用油為介質,要做好油及本機具的保養工作,以免淤塞或漏油,影響使用效果。
4、使用全新或久置的穿心式千斤頂之前,可將其空載往復運動2~3次,排除腔內的空氣,避免出現輕微的突跳現象。
5、長期閑置穿心式千斤頂時,由于密封件長期不工作而硬化,會影響其使用壽命。因此,要每月將千斤頂空載往復2~3次。
6、操作穿心式千斤頂時應嚴格遵守技術規范,且需定期檢查和保養,檢查周期為六個月,使用頻繁時縮短至三個月。
