先錨式中空錨桿

發布時間:2023-07-26

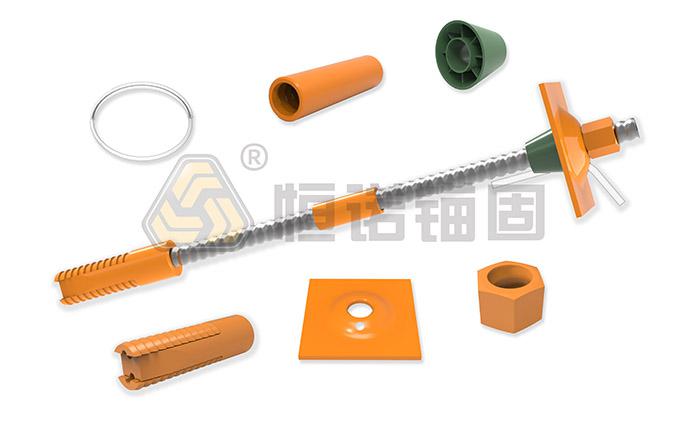

先錨式中空錨桿主要分為機械錨固和黏結錨固兩種形式,由中空錨桿體、漲殼錨頭、連接套、墊板、螺母組成,型號包含R25、R32、R38,主要用于鐵路隧道拱部的系統支護工程。

>產品介紹

先錨式中空錨桿被廣泛應用于北歐國家的隧道工程,此類錨桿的先錨端有兩種錨固方式,其一為機械錨固型,一般采用鋼制機械錨固件,即漲殼錨頭。其二為黏結錨固型,一般采用樹脂卷或水泥卷錨固劑。先錨式中空錨桿為分先、后兩次工序完成全長黏結錨固的中空錨桿結構形式,其施工方式為先對中空錨杄前端進行部分錨固,然后完成墊板、螺母等附件的安裝,最后對未錨固部分錨孔進行充填注漿。

先錨式中空錨桿(黏結錨固)由中空錨桿體、螺母、墊板、連接套(選用)組成,型號包含R25、R32、R38三種。

先錨式中空錨桿(機械錨固)由中空錨桿體、螺母、墊板、連接套(選用)、漲殼錨頭組成,型號包含R25、R32、R38三種。

我司先錨式中空錨桿符合TB/T 3356-2021《鐵路隧道錨桿》、Q/CR 9248-2020《鐵路隧道錨桿支護技術規范》。

先錨式中空錨桿(機械錨固)結構圖


先錨式中空錨桿(黏結錨固)結構圖


>產品參數

>先錨式中空錨桿(黏結錨固)<

中空錨桿體

圖例 型號 抗拉力( kN )



屈服力( kN )



最大力總延伸率( % )



備注



中空錨桿體 HCR25 180 130 5 符合TB/T 3356-2021《鐵路隧道錨桿
HCR32 290 230
HCR38 440 330

螺母

圖例 型號 螺紋 承載力(kN ) 備注
六方螺母 HSR25 R25 ≥180 和適配桿體等強
HSR32 R32 ≥290
HSR38 R38 ≥440

墊板

圖例 類別 型號 邊長( mm ) 厚度( mm ) 承載力(kN ) 備注



拱形墊板 拱形墊板 HER25 150 6 ≥180 和適配桿體等強
HER32 150 8 ≥290
HER38 180 10 ≥440

止?jié){塞

圖例 類別 型號 適配桿體
67604416.png 止?jié){塞 HCR25 R25
HCR32 R32
HCR38 R38

連接套

圖例 型號 螺紋 承載力(kN ) 備注



連接套 HER25 R25 ≥180 和適配桿體等強
HER32 R32 ≥290
HER38 R38 ≥440

排氣/注漿管

圖例 型號 外徑 備注
排氣/注漿管 Hφ8 8 排氣管
Hφ16 16 注漿管

>先錨式中空錨桿(機械錨固)<

漲殼錨頭

圖例 型號 螺紋 適用錨孔直徑 極限承載力(kN)
漲殼錨頭 HYR25 R25 40-45 ≥84
HYR32 R32 51-56 ≥126
滑道式漲殼錨頭 HYR38 R38 65-70 ≥196

>產品優勢

先錨式中空錨桿解決了隧道拱部普通中空錨桿安裝具有錨桿下墜的潛在施工風險,克服了墊板及螺母安裝等待時間較長的缺點。

>應用領域

先錨式中空錨桿在鐵路中主要用于隧道拱部的系統支護。
