預應力中空錨桿

發布時間:2023-07-28

預應力中空錨桿根據錨桿端部固定形式分為機械錨固和黏結錨固,主要由中空錨桿體、螺母、墊板、連接套、帶孔連接套、漲殼錨頭等組成,有R25、R32、R38、R51四種型號。

>產品介紹

預應力中空錨桿根據錨桿端部固定型式不同,分為機械錨固和黏結錨固。機械錨固指對中空錨桿體施加預張拉力的錨桿,以漲殼錨頭作為錨固端、中空錨桿體作為受力桿件,且螺母和墊板作為受力配件的中空錨固系統。黏結錨固指以錨固劑黏結中空錨桿體及孔壁作為錨固端,中空錨桿體作為受力桿件,螺母和墊板作為受力配件的中空錨固系統。

預應力中空錨桿(機械錨固)由中空錨桿體、螺母、墊板、連接套(選用)、漲殼錨頭組成,型號包含R25、R32、R38、R51四種。

預應力中空錨桿(黏結錨固)由中空錨桿體、螺母、墊板、連接套(選用)組成,型號包含R25、R32、R38、R51四種。

我司預應力中空錨桿符合TB/T 3356-2021《鐵路隧道錨桿》、Q/CR9248-2020《鐵路隧道錨桿支護技術規范》。

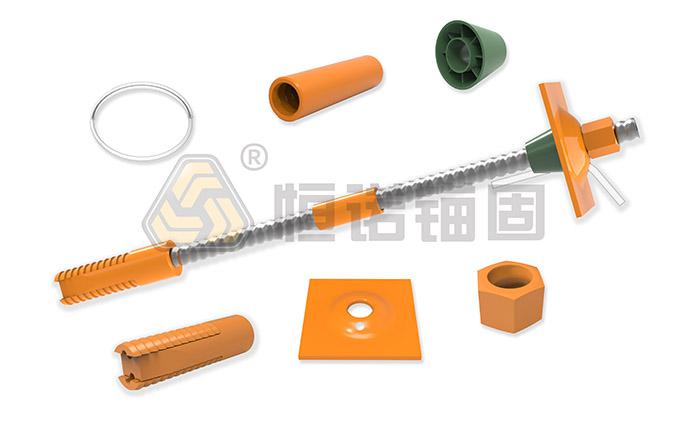

預應力中空錨桿(機械錨固)結構圖

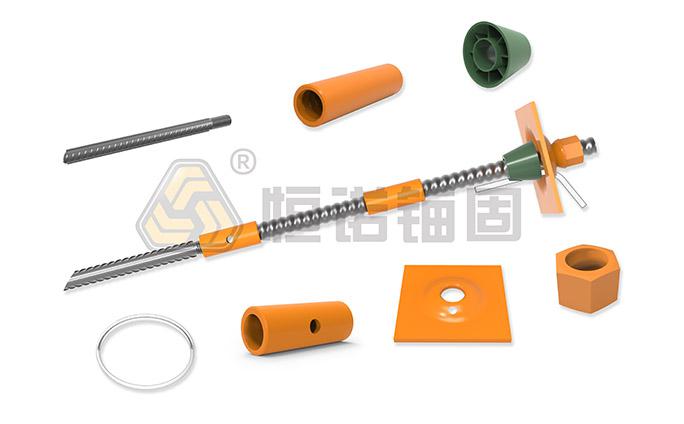

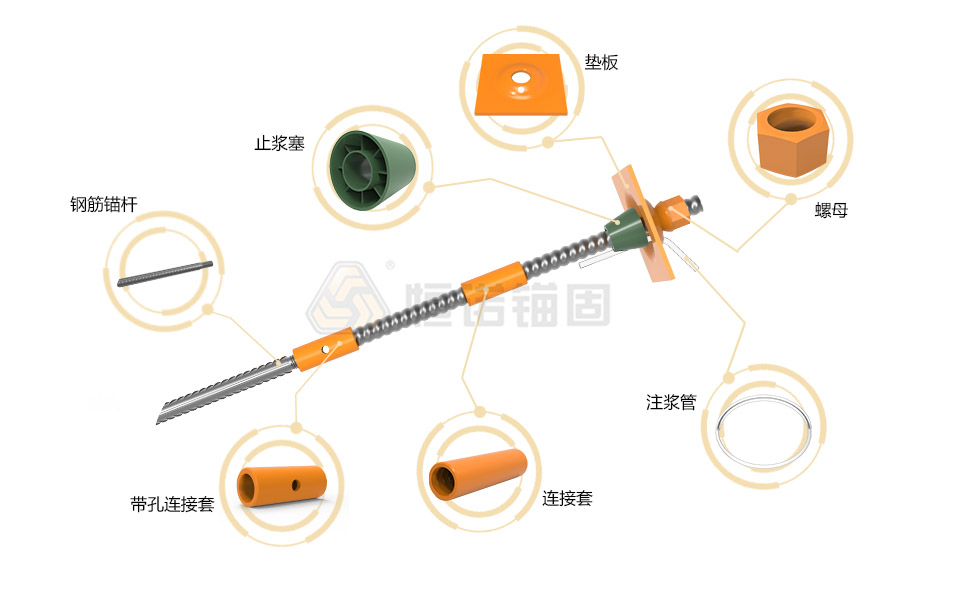

預應力中空錨桿(黏結錨固)結構圖


>產品參數

>預應力中空錨桿(黏結錨固)<

中空錨桿體

圖例 型號

抗拉力( kN )

屈服力( kN )

最大力總延伸率( % ) 備注
中空錨桿體 HER25 ≥200 ≥150 ≥5% 符合TB/T3356-2021《鐵路隧道錨桿》
HER32 ≥360 ≥280
HCR38 ≥500 ≥400
HER51 ≥800 ≥630

螺母

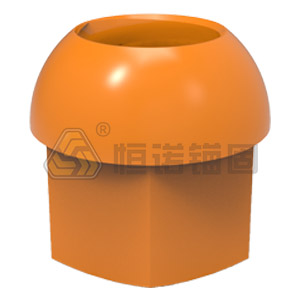

圖例 類別 型號 螺紋型號 承載力(kN ) 備注

球面螺母 HSR25 R25 ≥200 和適配中空錨桿體等強
HSR32 R32 ≥360
HSR38 R38 ≥500
HSR51 R51 ≥800

墊板

圖例 類別 型號 邊長( mm ) 厚度( mm ) 承載力(kN ) 備注

拱形墊板

拱形墊板 HER25 150 6 ≥200 和適配中空錨桿體等強
HER32 150 8 ≥360
HER38 180 10 ≥500
HER51 200 12 ≥800

止?jié){塞

圖例 類別 型號 適配錨桿體

止?jié){塞 HER25 R25
HER32 R32
HER38 R38
HER51 R51

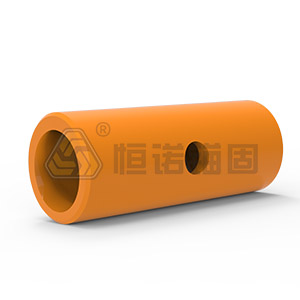

連接套(選用)

圖例 型號 螺紋型號 承載力(kN ) 備注

連接套

HER25 R25 ≥200 和適配錨桿體等強
HER32 R32 ≥360
HER38 R38 ≥500
HER51 R51 ≥800

帶孔連接套(選用)

圖例 型號 螺紋型號 承載力(kN ) 備注

HCR25 R25 ≥200 和適配錨桿體等強
HCR32 R32 ≥360
HCR38 R38 ≥500
HCR51 R51 ≥800

排氣/注漿管

圖例 型號 外徑 備注

排氣/注漿管

Hφ8 8 排氣管
Hφ16 16 注漿管

>預應力中空錨桿(機械錨固)<

漲殼錨頭

圖例 型號 螺紋型號 適用錨孔直徑 極限承載力(kN)
漲殼錨頭 HYR25 R25 40-45 ≥84
HYR32 R32 51-56 ≥126
滑道式漲殼錨頭 HYR38 R38 65-70 ≥196
HYR51 R51 76-90 ≥260

>產品優勢

預應力中空錨桿通過快速施加一定的預應力,實現錨桿的即時錨固及主動支護作用,最大限度為圍巖自穩形成承載拱提供受力條件。

與實心錨桿相比,中空錨桿的優勢是中空錨桿體提供了注漿或返漿通道。

>應用領域

預應力中空錨桿在鐵路中主要用于隧道拱部的系統支護,應用地層為軟巖、大變形和巖爆地段以及大跨度、高邊墻的隧道洞室。
