>產品介紹

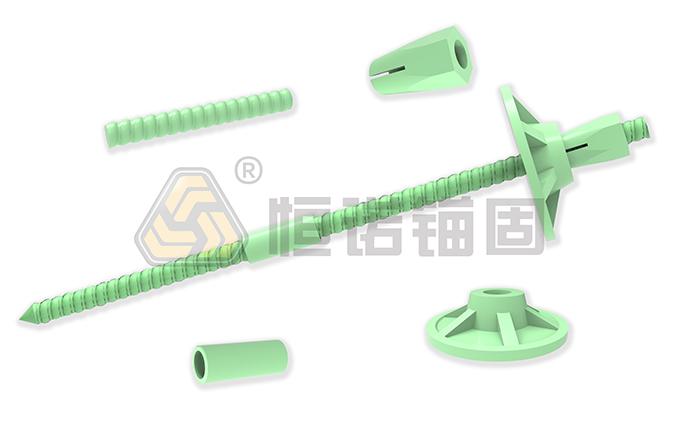

玻璃鋼錨桿根據桿體結構分為中空玻璃鋼錨桿和實心玻璃鋼錨桿,其材質包括玻璃纖維和玄武巖纖維兩種。玻璃鋼錨桿一般采用先鉆孔后塞入錨桿的方法施工,適用于不塌孔的地層。
玻璃鋼中空錨桿由中空錨桿體、螺母、墊板、連接套(選用)和錨端組成,型號包含KGFRP25、KGFRP32兩種。
玻璃鋼實心錨桿由實心錨桿體、螺母、墊板、連接套(選用)組成,實心玻璃鋼錨桿公稱直徑為16~32mm。
我司玻璃鋼錨桿符合TB/T 3356-2021《鐵路隧道錨桿》、Q/CR 9248-2020《鐵路隧道錨桿支護技術規范》。

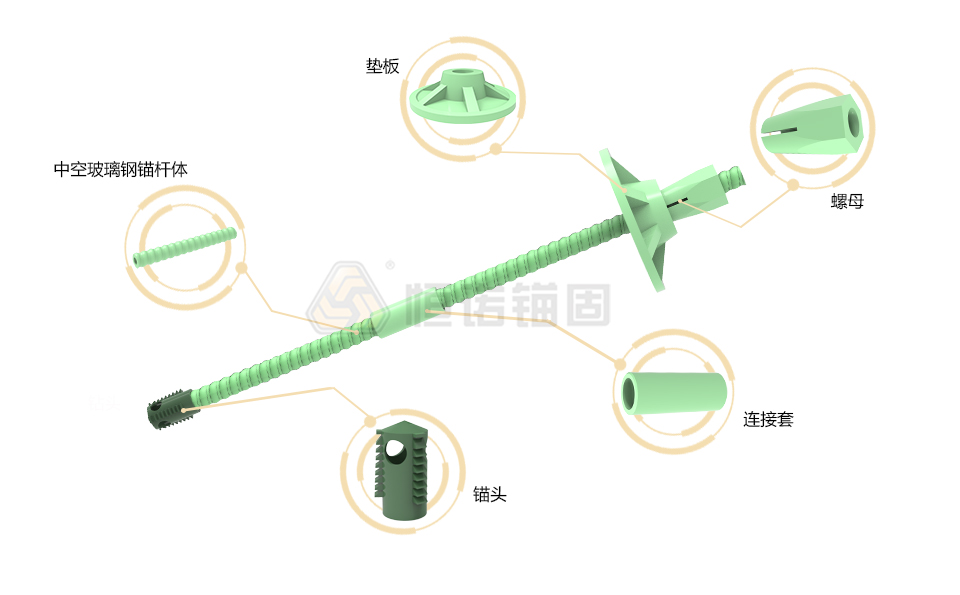

玻璃鋼中空錨桿結構圖

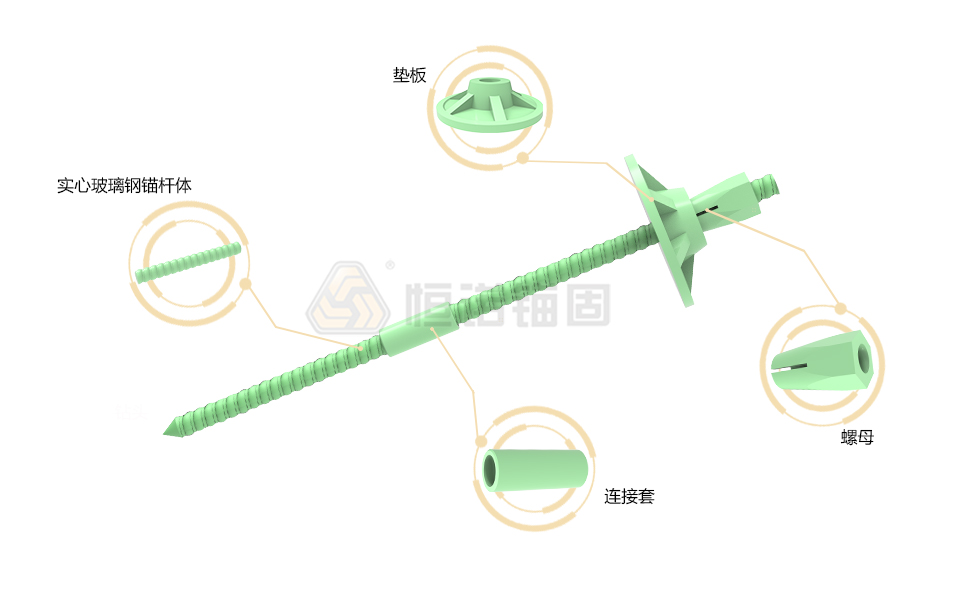

玻璃鋼實心錨桿結構圖
>玻璃鋼中空錨桿

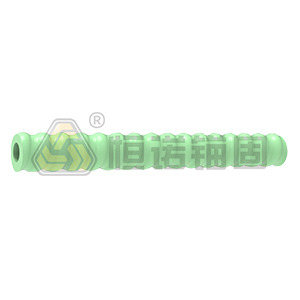

中空錨桿體
圖例 |
型號 |
抗拉強度( Mpa )
|
極限拉應變( % )
|
彈性模量(Gpa)
|
備注 |
|
KGFRP25 |
≥500 |
≥1.2 |
≥40 |
玻璃纖維+環氧樹脂 |
KGFRP32 |
KGFRP25 |
≥750 |
≥1.8 |
玄武巖纖維 |
KGFRP32 |

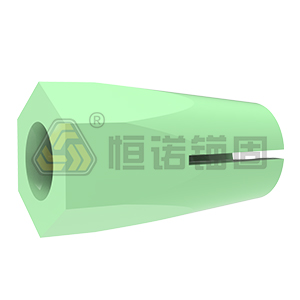

螺母
圖例 |
型號 |
螺紋型號 |
適配錨桿體 |
備注 |
|
KGFRP25 |
R25 |
KGFRP25 |
玻璃纖維+環氧樹脂 |
KGFRP32 |
R32 |
KGFRP32 |
KGFRP25 |
R25 |
KGFRP25 |
玄武巖纖維 |
KGFRP32 |
R32 |
KGFRP32 |

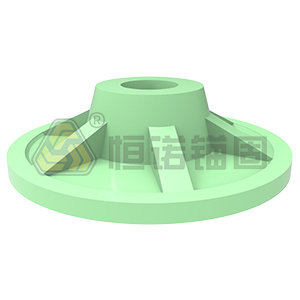

墊板
圖例 |
型號 |
螺紋型號 |
適配錨桿體 |
備注 |
|
KGFRP25 |
R25 |
KGFRP25 |
玻璃纖維+環氧樹脂 |
KGFRP32 |
R32 |
KGFRP32 |
KGFRP25 |
R25 |
KGFRP25 |
玄武巖纖維 |
KGFRP32 |
R32 |
KGFRP32 |

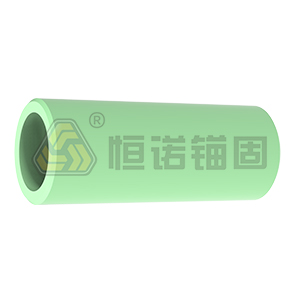

連接套
圖例 |
型號 |
螺紋型號 |
適配錨桿體 |
備注 |
|
KGFRP25 |
R25 |
KGFRP25 |
玻璃纖維+環氧樹脂 |
KGFRP32 |
R32 |
KGFRP32 |
KGFRP25 |
R25 |
KGFRP25 |
玄武巖纖維 |
KGFRP32 |
R32 |
KGFRP32 |

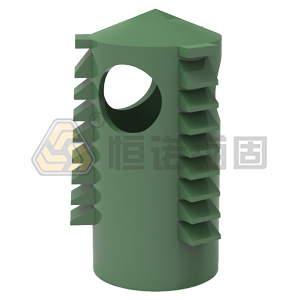

錨端
圖例 |
型號 |
適配錨桿體 |
|
HER25 |
R25 |
HER32 |
R32 |
>玻璃鋼實心錨桿

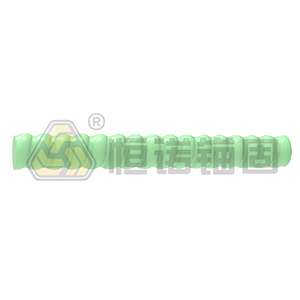

實心錨桿體
圖例 |
公稱直徑 |
抗拉強度( Mpa )
|
極限拉應變( % )
|
彈性模量(Gpa)
|
備注 |
|
16≤d<25 |
≥550 |
≥1.2 |
≥40 |
玻璃纖維 |
25≤d<32 |
≥500 |
16≤d<25 |
≥750 |
≥1.8 |
玄武巖纖維 |
螺母
圖例 |
適配錨桿體 |
適配桿體材質 |
|
16≤d<25 |
玻璃纖維 |
25≤d<32 |
16≤d<25 |
玄武巖纖維 |
墊板
圖例 |
適配錨桿體 |
適配桿體材質 |
備注 |
|
16≤d<25 |
玻璃纖維 |
和適配錨桿體等強 |
25≤d<32 |
16≤d<25 |
玄武巖纖維 |
連接套
圖例 |
適配錨桿體 |
適配桿體材質 |
備注 |
|
16≤d<25 |
玻璃纖維 |
和適配錨桿體等強 |
25≤d<32 |
16≤d<25 |
玄武巖纖維 |
>產品優勢
玻璃鋼錨桿和其他錨桿相比,抗拉強度高,抗剪強度低,破壞呈脆性斷裂,極限拉應變低。
>應用領域
由于玻璃鋼錨桿具有抗剪強度低、易脆性斷裂的特點,玻璃鋼錨桿主要用于隧道的掌子面加固。
