T76自進式中空注漿錨桿

發布時間:2021-06-22

恒諾T76自進式中空注漿錨桿主要用于軟弱圍巖,破碎巖層不成孔隧道支護項目,76自進式錨桿是隧道自進式管棚和圍巖支護的主要組成部分。

>產品介紹

T76自進式中空注漿錨桿指外徑為76mm的自進式錨桿,通過中空錨桿體搭配鉆頭、連接套、居中器、墊板、螺母來實現鉆進、注漿、錨固。76自進式錨桿主要用于隧道自鉆式管棚支護、隧道圍巖加固等工程,根據設計力值要求選擇不同產品型號。如果您需要自鉆式錨桿型號規格推薦,歡迎留言或來電咨詢,我們可以提供自鉆式錨桿全流程解決方案。

T76自鉆式錨桿主要用于替代108φ鋼花管管棚,在相同的工程量情況下,綜合評估人工、材料、機械設備和施工效率,使用自鉆式管棚施工的綜合施工成本明顯降低。

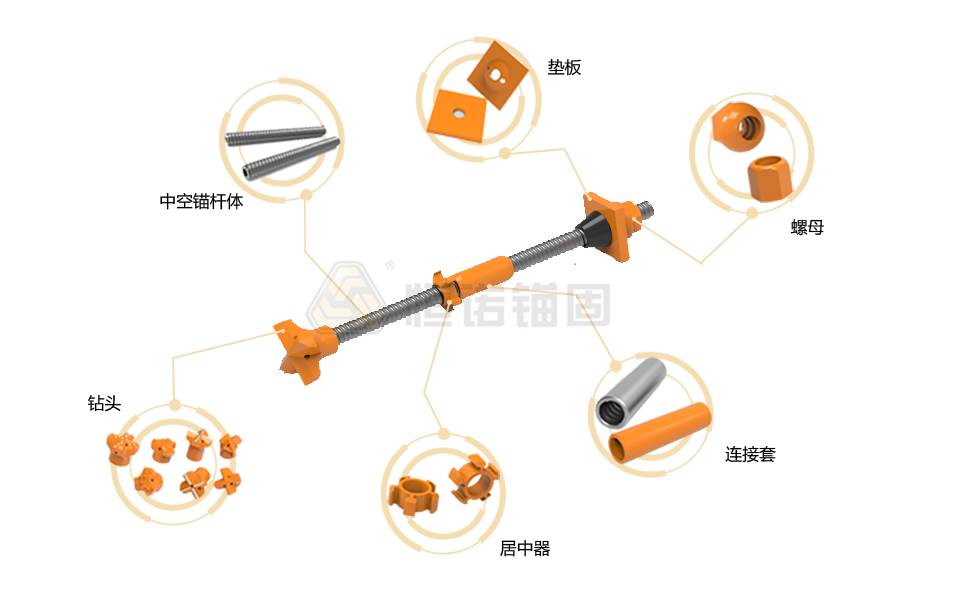

產品結構

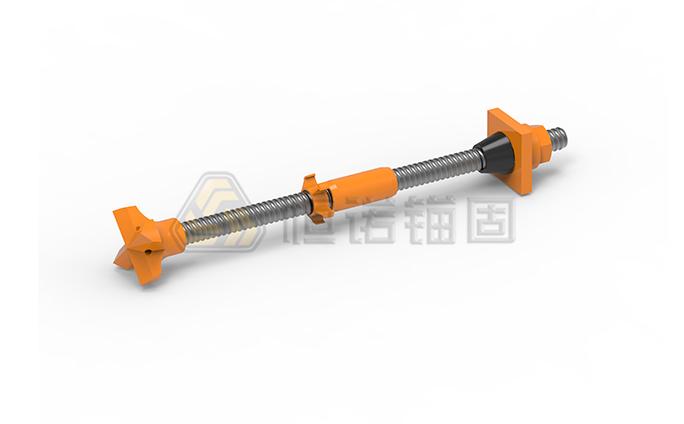

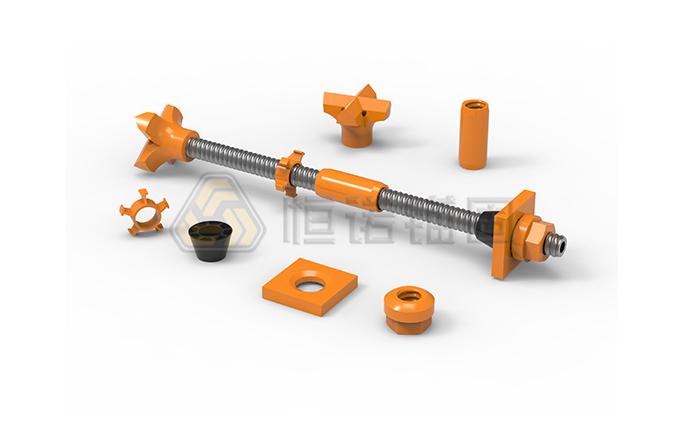

T76自鉆式錨桿結構圖

>產品參數

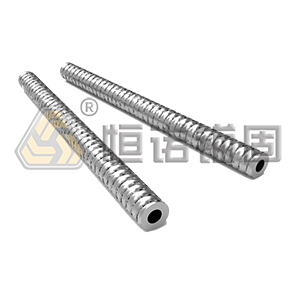

中空錨桿體

圖例 型號 抗拉力( kN ) 屈服力( kN ) 延伸率( % ) 備注
中空錨桿體 HCT76L 1200 1000 / 可根據客戶需要加工成左旋或右旋螺紋
HET76N 1600 1200 /
HET76S 1900 1500 /

鉆頭

圖例 類別 型號 外徑( mm ) 適合地質條件

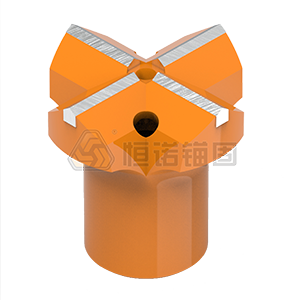

十字全鋼鉆頭 十字全鋼鉆頭 HST76/115 115 泥巖、礫石土、白堊土、石灰土、石灰質粘土、人工填土、軟弱泥巖
HST76/130 130
十字合金鉆頭 十字合金鉆頭 HST76/115 115 軟到中硬巖,例如:夾雜大卵石的礫石,裂隙發育的巖層,無筋混凝土
HST76/130 130

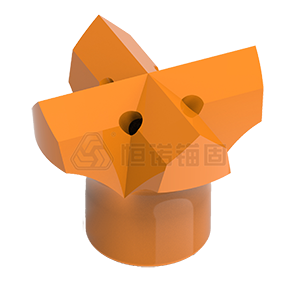

泥鉆頭 泥鉆頭 HST76/130 130 粘土、軟土、沙土、礫石,混合填土
HST76/150 150

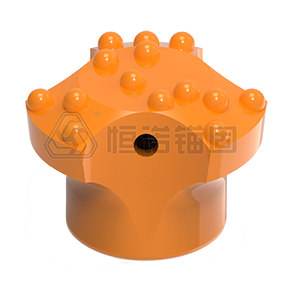

球齒全鋼鉆頭 球齒全鋼鉆頭 HST76/130 130 破碎地層、軟砂巖、石灰巖、礫石、軟巖層

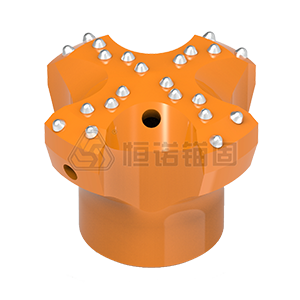

球齒合金鉆頭 球齒合金鉆頭 HST76/115 115 軟到中硬風化巖層、大卵石、碎石,如泥巖、片巖、火山巖等
HST76/130 130
HST76/150 150

螺母

圖例 類別 型號 對邊( mm ) 長度( mm ) 備注

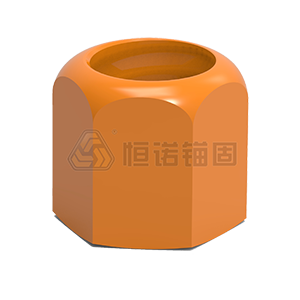

六方螺母 六方螺母 HET76-L80 100 80 與適配中空錨桿體達到等強
HST76-L75 100 75
HST76-L80 100 80

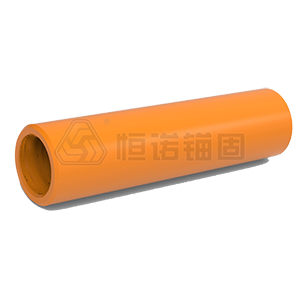

連接套

圖例 型號 外徑( mm ) 長度( mm ) 延伸率
連接套 HST76-L200 95 200 與適配中空錨桿體達到等強

居中器

圖例 型號 外徑( mm ) 長度( mm )
居中器 HET76/130 130 45

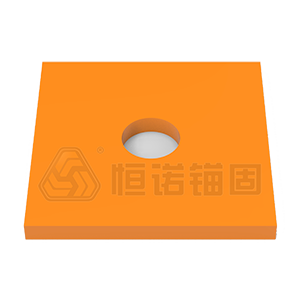

墊板

圖例 類別 型號 邊長( mm ) 厚度( mm ) 備注
平墊板 平墊板 HET76-L250-T40 250 40 可根據客戶需求定制

其他相關配件

楔形體 旋轉注漿適配器 氣腿鑿巖機用釬尾套 液壓鑿巖機用釬尾套 潛孔沖擊錘用釬尾套
楔形體 旋轉注漿適配器 氣腿鑿巖機用釬尾套 液壓鑿巖機用釬尾套 潛孔沖擊錘用釬尾套

>產品優勢

1、施工效率高:T76自進式錨桿一次鉆進、注漿即可完成施工,施工步驟少,施工效率高。

2、適應性強:T76自鉆式錨桿一次鉆進注漿,無需拔出鉆桿,在破碎圍巖中仍可正常施工,可適用于各種類型的圍巖,適應性更強。

3、勞動強度?。?/strong>T76自進式中空注漿錨桿可利用錨桿鉆機進行施工,更容易機械化,相對于常規跟管管棚勞動強度小。

4、安全性高:T76自進式中空注漿錨桿施工時工人可遠離掌子面,安全性更高。

5、綜合成本低:T76自進式錨桿材料成本雖然略高于常規鋼花管管棚,其施工效率高、能適應隧道施工中不可預測的各種圍巖情況、縮短工期,同時也間接降低了資金、設備租賃等的成本,故其綜合成本更低。

>應用領域

T76自進式中空注漿錨桿主要應用在隧道及地下工程,可用于隧道管棚支護及系統支護等。

地基與基礎工程項目應用案例

邊坡工程項目應用案例

隧道及地下工程項目應用案例
