20年巖土錨固行業積淀追求卓越品質 堅持客戶至上

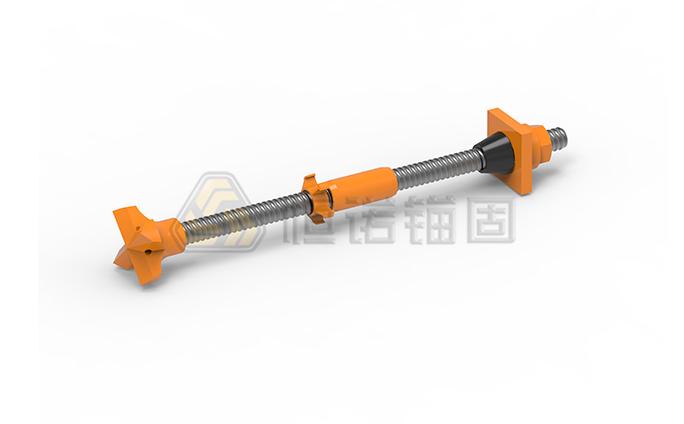

T40自進式中空錨桿

發布時間:2021-06-22

T40自進式中空錨桿外表面為T(mén)型螺紋,可以和周?chē)鷰r土體更加緊密的粘結在一起,恒諾作為自進式中空錨桿廠家,有嚴格的質量把控流程,為產品品質負責。

>產品介紹

T40自進式中空錨桿指桿體表面為T(mén)型螺紋、桿體外徑為40mm的自鉆式錨桿。跟管套管施工會(huì )出現鉆桿拔出后塌孔,筋材無法插入的問題,如果出現卡鉆等情況施工時長會(huì )成倍增加。自鉆式錨桿桿體本身就是鉆桿,無需套管施工,錨桿連接鉆頭就可以進行鉆進。T40自進式中空錨桿適用于回填土、風化巖、破碎巖土體、砂層、粘土層、卵石層等不良圍巖條件。

自鉆式錨桿桿體直徑在25-200mm,鉆孔直徑在40-400mm左右,常用于土釘、巖栓、地錨、微型樁、超前管棚等應用結構,具體自進式中空錨桿規格需要根據項目地質條件、載荷要求、成本和耐用性要求進行選擇

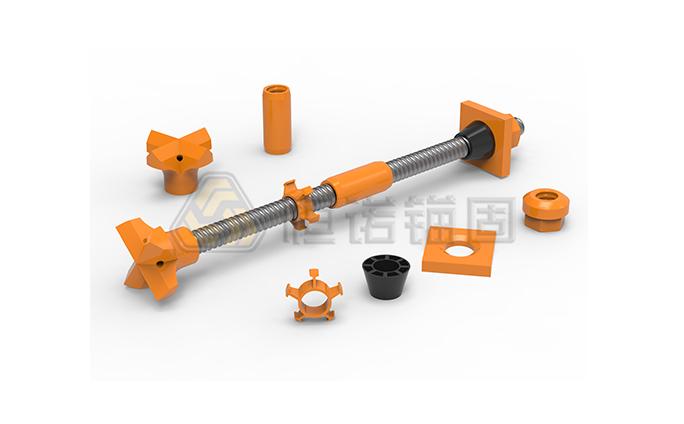

產品結構

T40自鉆式錨桿結構圖

>產品參數

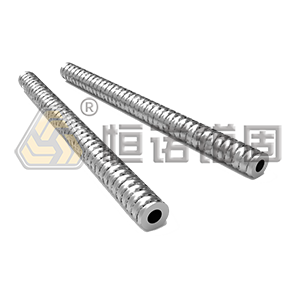

中空錨桿體

圖例 型號 抗拉力( kN ) 屈服力( kN ) 延伸率( % ) 備注
中空錨桿體 HST40N 539 430 12 可根據客戶需要加工成左旋或右旋螺紋
HST40S 660 525 12

鉆頭

圖例 類別 型號 外徑( mm ) 備注

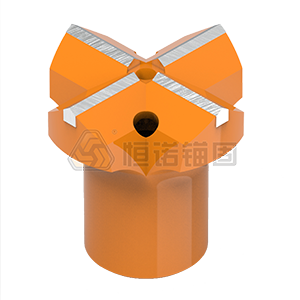

十字全鋼鉆頭 十字全鋼鉆頭 HST40/90 90 泥巖、礫石土、白堊土、石灰土、石灰質粘土、人工填土、軟弱泥巖

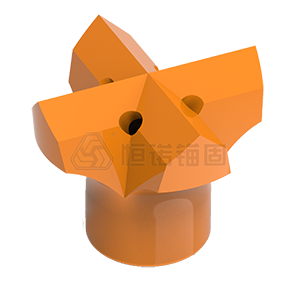

十字合金鉆頭 十字合金鉆頭 HST40/76 76 軟到中硬巖,例如:夾雜大卵石的礫石,裂隙發育的巖層,無筋混凝土

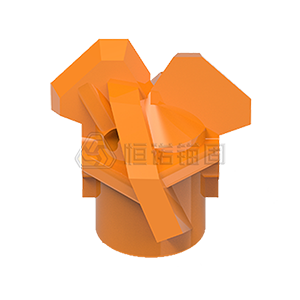

泥鉆頭 泥鉆頭 HST40/90 90 粘土、軟土、沙土、礫石,混合填土

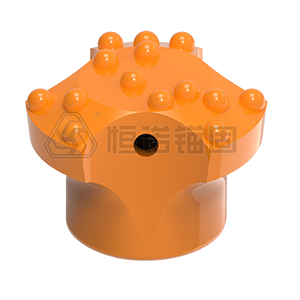

球齒全鋼鉆頭 球齒全鋼鉆頭 HST40/76 76 破碎地層、軟砂巖、石灰巖、礫石、軟巖層
HST40/90 90

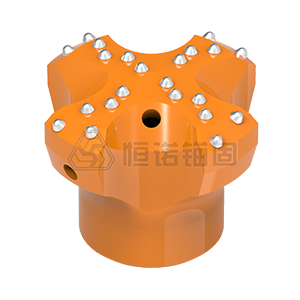

球齒合金鉆頭 球齒合金鉆頭 HST40/76 76 軟到中硬風化巖層、大卵石、碎石,如泥巖、片巖、火山巖等
HST40/90 90

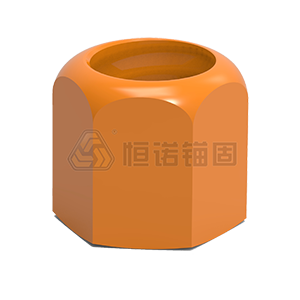

螺母

圖例 類別 型號 對邊( mm ) 長度( mm ) 備注
六方螺母 六方螺母 HET40-L50 65 50 與適配中空錨桿體達到等強
HST40-L50 65 50

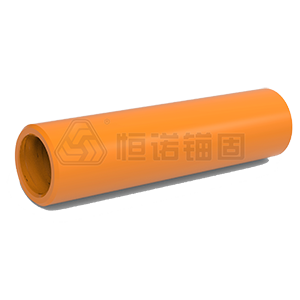

連接套

圖例 型號 外徑( mm ) 長度( mm ) 備注
連接套 HET40-L140 54 100 與適配中空錨桿體達到等強

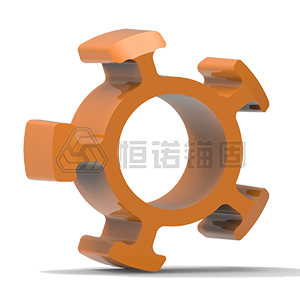

居中器

圖例 型號 外徑( mm ) 長度( mm )
居中器 HET40/88 88 40

墊板

圖例 類別 型號 邊長( mm ) 厚度( mm ) 備注

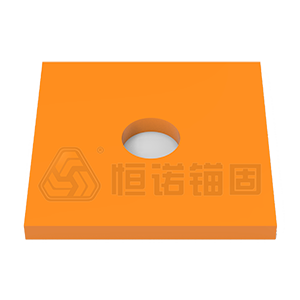

平墊板 平墊板 HET40-L200-T12 200 12 可根據客戶需求定制

鉆頭適配器

圖例 型號 適配桿體 適配鉆頭 備注
鉆頭適配器 SST40/R51 T40 R51 可實現中空錨桿體與較大螺紋直徑的鉆頭連接
SST40/T52 T40 T52

其他相關配件

楔形體 旋轉注漿適配器 氣腿鑿巖機用釬尾套 液壓鑿巖機用釬尾套 潛孔沖擊錘用釬尾套
楔形體 旋轉注漿適配器 氣腿鑿巖機用釬尾套 液壓鑿巖機用釬尾套 潛孔沖擊錘用釬尾套

>產品優勢

1、錨固效果:T40自進式中空錨桿可以實現邊鉆進邊注漿功能,鉆孔深度深,根據不同產品系列,鉆進深度不同。自進式錨桿施工的同時可以對土體進行改良,充填裂隙、固結巖體和土層、具有良好的注漿擴散半徑及可靠的錨固質量。

2、人身安全:T40自進式中空錨桿搭配自鉆式錨桿鉆機進行施工,更容易機械化,相對于跟管鉆進來說,勞動強度更小、所需人工少,施工時工人可遠離掌子面,安全性也更高。

3、施工環境:T40自進式中空錨桿的桿體可以進行任意切割,也可以通過連接套進行接長,適用于大型設備無法進入的狹窄空間施工,施工更加方便。

4、適用性:如果遇到地質比較破碎,鉆桿拔出后就容易出現塌孔現象,筋材很難插入孔內。自鉆式錨桿能夠適用于絕大多數地質情況,特別是軟弱、破碎等難成孔地質,如斷層破碎帶、風化巖、碎石土地層,砂卵石地層等,適應性更強。

>應用領域

T40自進式中空錨桿與傳統的跟管套管鉆進相比,它的核心優勢主要表現在施工效率高,綜合成本低,在復雜地質條件下優勢十分明顯,如破碎巖層、松散巖土層、黏土、粉質粘土,特別是土夾石、雜填土、鵝卵石等難以成孔的地質。

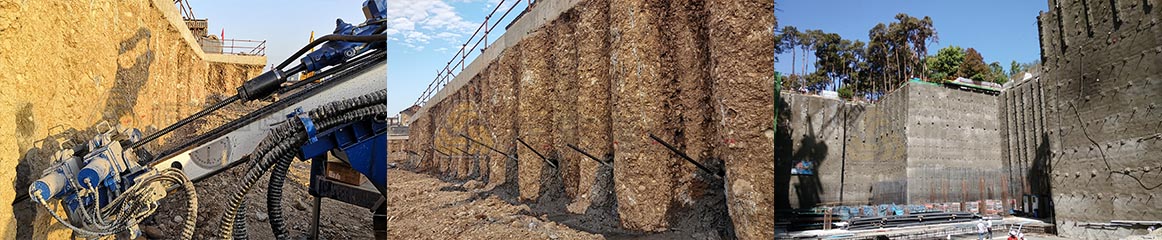

地基與基礎工程項目應用案例

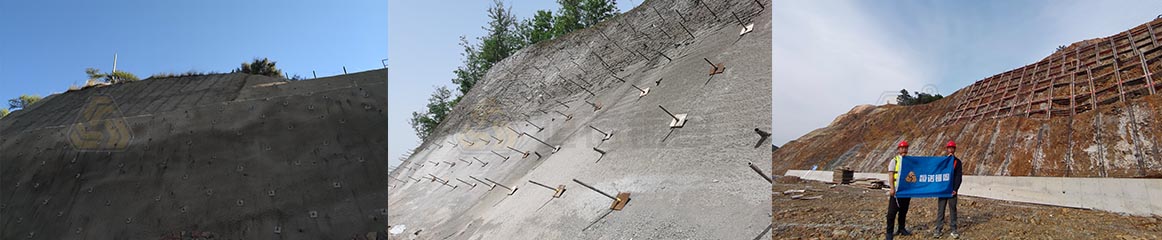

邊坡工程項目應用案例

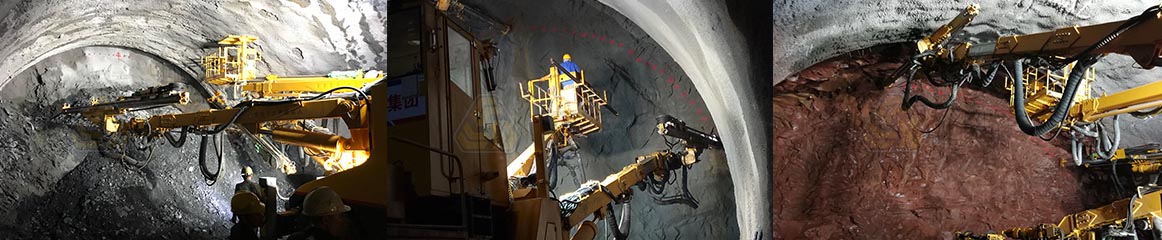

隧道及地下工程項目應用案例
