R51自進式中空錨桿

發布時間:2021-06-22

R51自進式中空錨桿常在隧道及地下工程中作為自鉆式管棚,恒諾作為自進式中空錨桿廠家,擁有雄厚的生產實力,自進式管棚在力學性能、抗剪強度、抗彎強度方面均可替代常規鋼花管管棚。

>產品介紹

R51自進式中空錨桿指桿體外徑為51mm的自鉆式錨桿,常見搭配鉆頭、連接套用于隧道及地下工程中作為超前管棚支護。如果您遇到軟弱破碎圍巖隧道支護工程,或是力值要求較高的基坑、邊坡支護工程,可以聯系我們?yōu)槟峁㏑51自進式中空錨桿全流程解決方案。

R51自鉆式管棚可以替代普通60*6、76*6、89*6鋼花管管棚,雖然自鉆式錨桿材料成本高于常規管棚,但是自進式中空錨桿無需拔出鉆桿,可以直接進行注漿,節省了人工和工期,綜合成本低,適用于隧道施工中不可預測的各種圍巖情況。

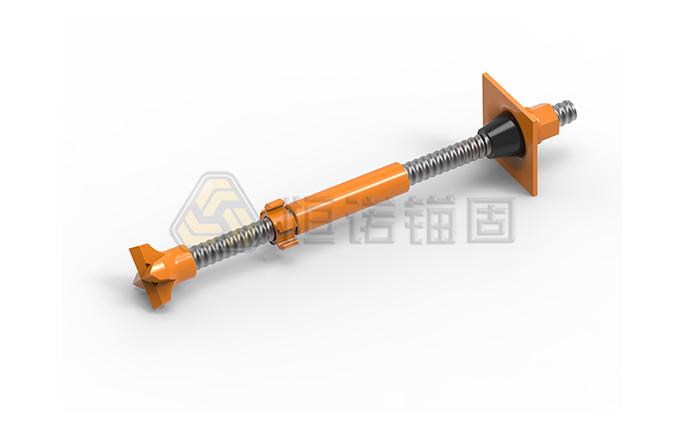

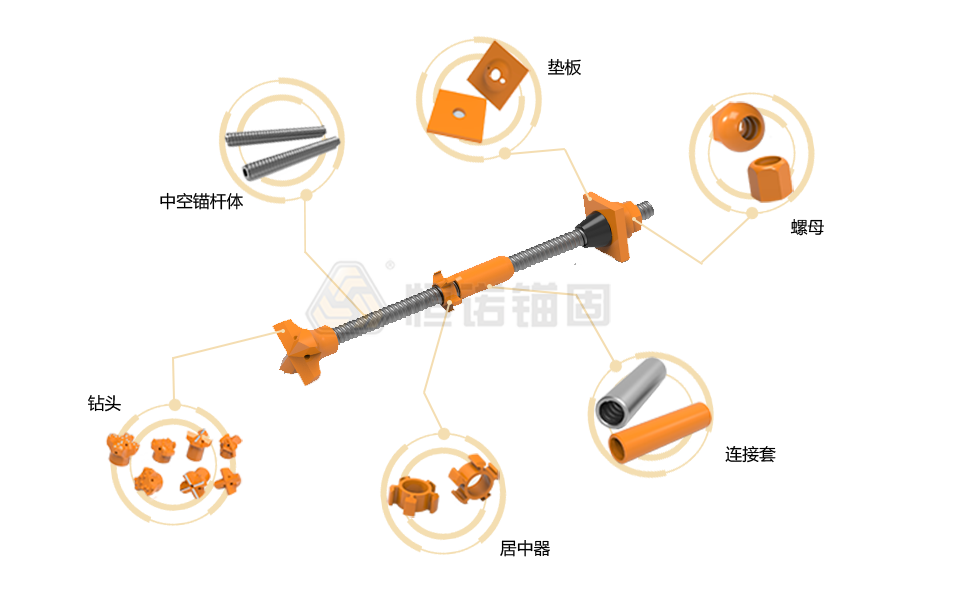

產品結構

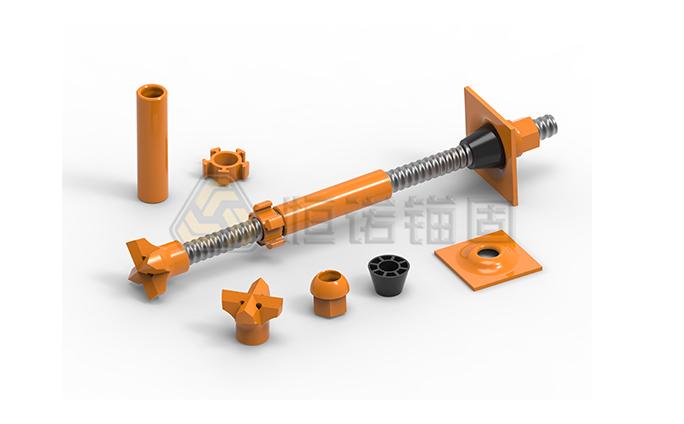

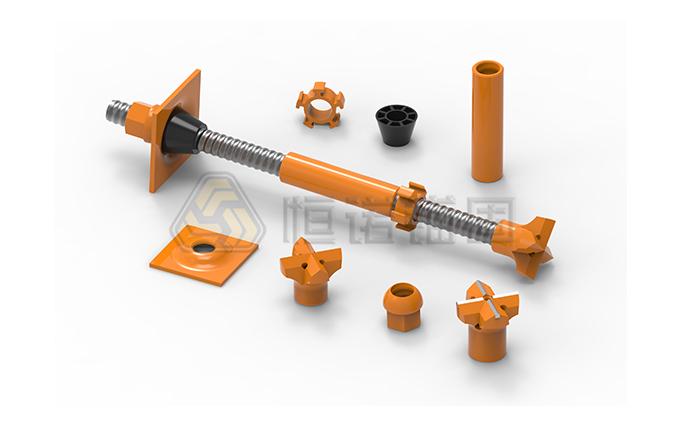

R25自鉆式錨桿結構圖

>產品參數

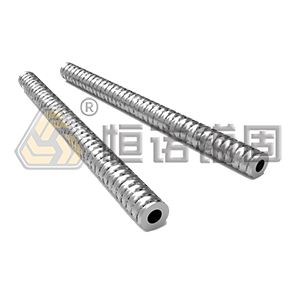

中空錨桿體

圖例 型號 抗拉力( kN ) 屈服( kN ) 延伸率( % ) 備注
中空錨桿體 HER51L 550 450 8 可根據客戶需要加工成左旋或右旋螺紋
HER51L1 660 540 8
HER51N 800 630 8

鉆頭

圖例 類別 型號 外徑( mm ) 適合地質條件

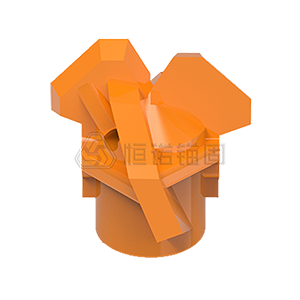

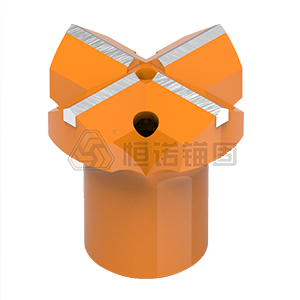

十字全鋼鉆頭 十字全鋼鉆頭 HSR51/90 90 泥巖、礫石土、白堊土、石灰土、石灰質粘土、人工填土、軟弱泥巖
HSR51/115 115
十字合金鉆頭 十字合金鉆頭 HSR51/90 90 軟到中硬巖,例如:夾雜大卵石的礫石,裂隙發育的巖層,無筋混凝土
HSR51/115 115

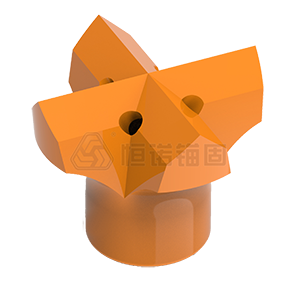

泥鉆頭 泥鉆頭 HSR51/90 90 粘土、軟土、沙土、礫石,混合填土

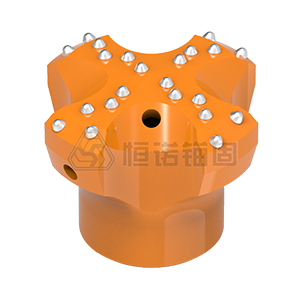

球齒全鋼鉆頭 球齒全鋼鉆頭 HSR51/76 76 破碎地層、軟砂巖、石灰?guī)r、礫石、軟巖層
HSR51/115 115

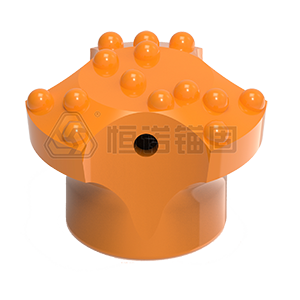

球齒合金鉆頭 球齒合金鉆頭 HSR51/76 76 軟到中硬風化巖層、大卵石、碎石,如泥巖、片巖、火山巖等
HSR51/115 115

螺母

圖例 類別 型號 對邊( mm ) 長度( mm ) 備注

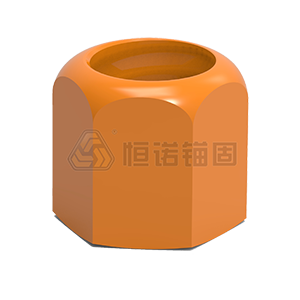

六方螺母 六方螺母 HER51-L70 75 70 與適配中空錨桿體達到等強
HSR51-L70 75 70

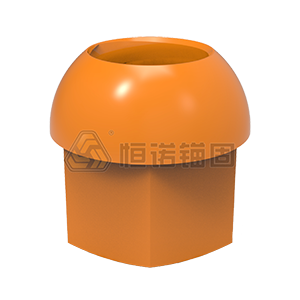

半球螺母 半球螺母 HER51-L70 75 70 與適配中空錨桿體達到等強
HSR51-L70 75 70
HSR51-L80 75 80

連接套

圖例 型號 外徑( mm ) 長度( mm ) 備注

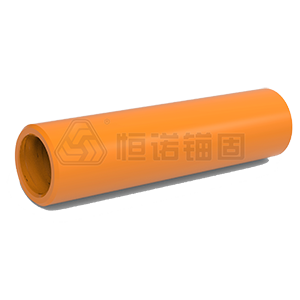

連接套 HER51-L140 63 140 與適配中空錨桿體達到等強
HER51-L200 63 200

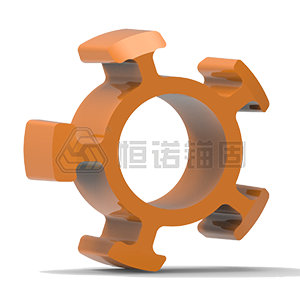

居中器

圖例 型號 外徑( mm ) 長度( mm )

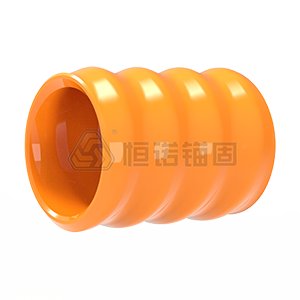

居中器 HER51/91 91 30

墊板

圖例 類別 型號 邊長( mm ) 厚度( mm ) 備注

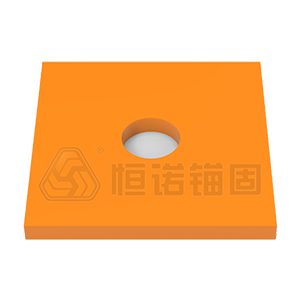

平墊板 平墊板 HER51-L200-T30 200 30 可根據客戶需求定制

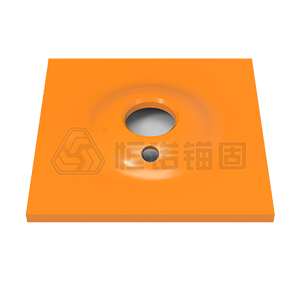

拱形墊板 拱形墊板 HER51-L200-T10 200 10 可根據客戶需求定制

鉆頭適配器

圖例 型號 適配桿體 適配鉆頭 備注
鉆頭適配器 SSR51/T76 R51 T76 可實現中空錨桿體與較大螺紋直徑的鉆頭連接

其他相關配件

楔形體 旋轉注漿適配器 氣腿鑿巖機用釬尾套 液壓鑿巖機用釬尾套 潛孔沖擊錘用釬尾套
楔形體 旋轉注漿適配器 氣腿鑿巖機用釬尾套 液壓鑿巖機用釬尾套 潛孔沖擊錘用釬尾套

>產品優勢

1、施工成本:在同樣的施工環境下,R51自鉆式管棚可以實現一次鉆進支護,而鋼花管管棚施工需要進行鉆孔、清孔、支護等過程,還需要在鉆孔后取出鉆桿,人工送管。普通管棚不僅施工效率低、周期長,還增加人員及設備成本,R51自鉆式管棚減少了人員的配置,降低了施工成本。

2、施工效率:在同類圍巖隧道施工的情況下,R51自進式中空錨桿平均施工效率達到1.42 m/min,而普通管棚所使用的鋼花管施工效率僅有0.98 m/min。

3、整體效益:R51自進式中空錨桿材料費用要高于普通鋼花管約14%,施工過程中自進式管棚的施工費用要高出普通管棚約18%,但是施工進度也高出普通管棚約45%,在考慮到自進式管棚實際施工中多段錨桿、連接套等部件的安裝和連接情況,取40%。綜合評估材料、機械設備和施工進度,自進式管棚整體效益約提高22%。

4、力值性能:在實際工程中,R51自進式中空錨桿直徑小于鋼管30%左右,但是抗拉力和屈服強度均高于鋼花管,質量約減少2%~5%。

>應用領域

R51自進式中空錨桿主要應用在隧道及地下工程,可用于隧道管棚支護及系統支護等。

地基與基礎工程項目應用案例

邊坡工程項目應用案例

隧道及地下工程項目應用案例
