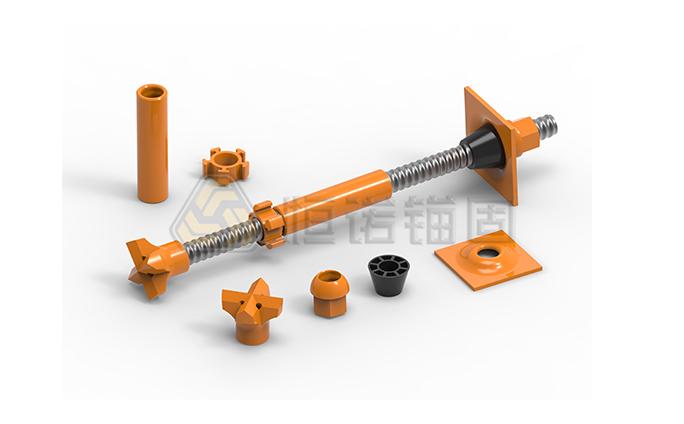

R32自鉆式錨桿

發布時間:2021-06-22

R32自鉆式錨桿是比較常見的自進式錨桿規格型號,32自進式錨桿參數尺寸指桿體外徑為32mm,搭配鉆頭需根據實際應用地質進行選擇,主要用于地基與基礎工程、邊坡工程、隧道及地下工程。

>產品介紹

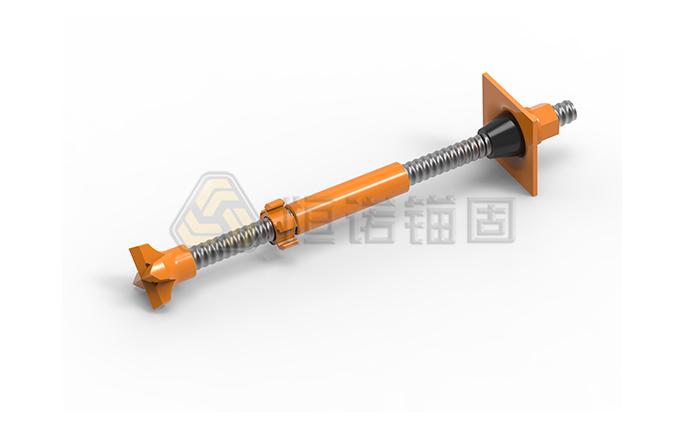

R32自鉆式錨桿是指中空錨桿體外徑為32mm的自進式錨桿,32自進式錨桿參數尺寸主要包括抗拉力、屈服力、延伸率等。R32自鉆式錨桿搭配鉆頭、連接套、居中器、墊板、螺母等配件,共同組成鉆進、注漿、錨固為一體的自鉆式錨固系統。

32自進式錨桿可以解決土夾石、砂卵石、圓礫層、雜填土、強風化等復雜地質情況的支護難題,留言或來電咨詢可以提供自鉆式中空注漿錨桿全流程解決方案以及樣品試打等服務。

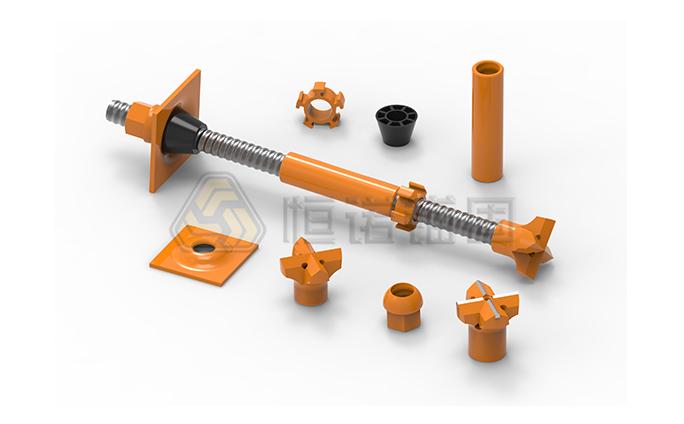

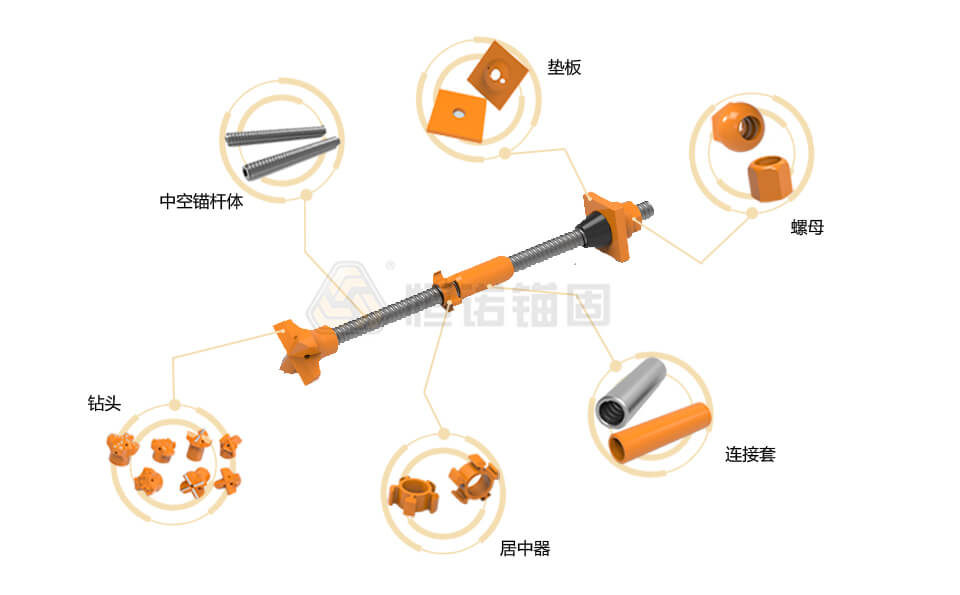

產品結構

>產品參數

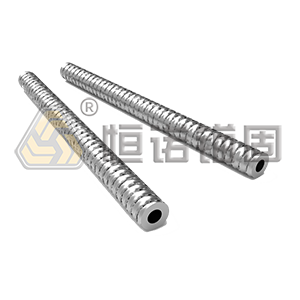

中空錨桿體

圖例 型號 抗拉力( kN ) 屈服力( kN ) 延伸率( % ) 備注
中空錨桿體 HER32L 210 160 8 可根據客戶需要加工成左旋或右旋螺紋
HER32N 280 230 8
HER32S 360 280 8
HER32S1 405 320 8

鉆頭

圖例 類別 型號 外徑( mm ) 適合地質條件
十字全鋼鉆頭 十字全鋼鉆頭 HSR32/51 51 泥巖、礫石土、白堊土、石灰土、石灰質粘土、人工填土、軟弱泥巖
HSR32/76 76

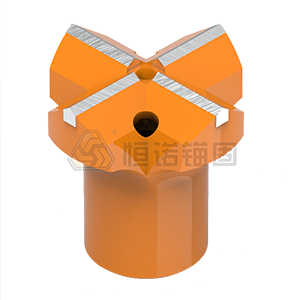

十字合金鉆頭 十字合金鉆頭 HSR32/51 51 軟到中硬巖,例如:夾雜大卵石的礫石,裂隙發育的巖層,無筋混凝土

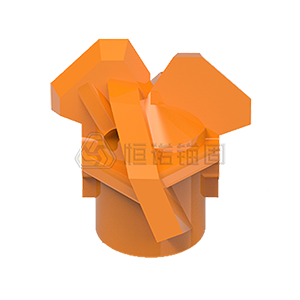

泥鉆頭 泥鉆頭 HSR32/76 76 粘土、軟土、沙土、礫石,混合填土

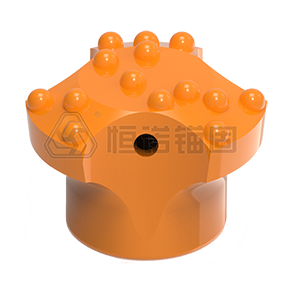

球齒全鋼鉆頭 球齒全鋼鉆頭 HSR32/51 51 破碎地層、軟砂巖、石灰巖、礫石、軟巖層
HSR32/76 76

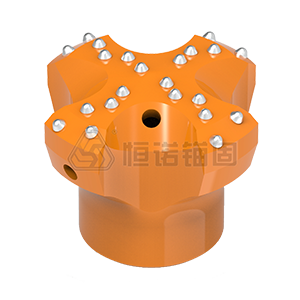

球齒合金鉆頭 球齒合金鉆頭 HSR32/51 51 軟到中硬風化巖層、大卵石、碎石,如泥巖、片巖、火山巖等
HSR32/76 76

螺母

圖例 類別 型號 對邊( mm ) 長度( mm ) 備注

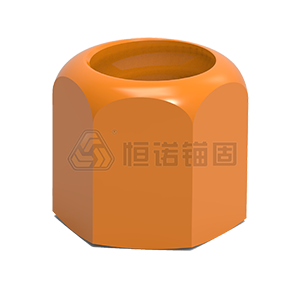

六方螺母 六方螺母 HER32-L45 46 45 與適配中空錨桿體達到等強
HSR32-L45 46 45
HSR32-L55 46 55

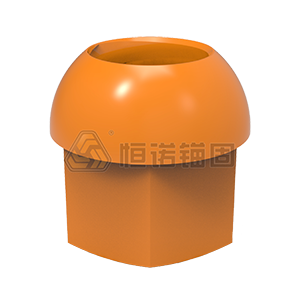

半球螺母 半球螺母 HER32-L45 46 45 與適配中空錨桿體達到等強
HSR32-L45 46 45
HSR32-L55 46 55

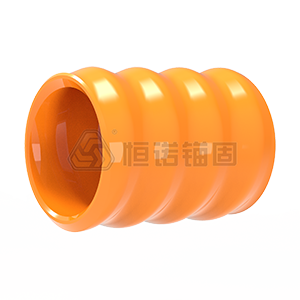

連接套

圖例 型號 外徑( mm ) 長度( mm ) 備注

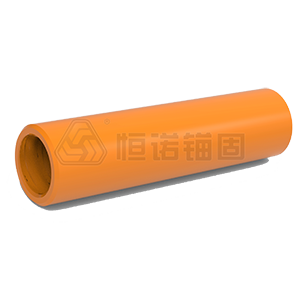

連接套 HER32-L145 42 145 與適配中空錨桿體達到等強
HER32-L160 42 160

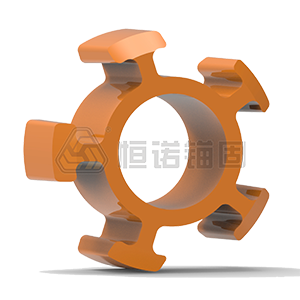

居中器

圖例 型號 外徑( mm ) 長度( mm )
居中器 HER32/72 72 30

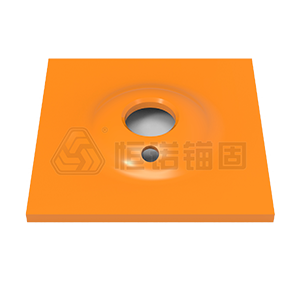

墊板

圖例 類別 型號 邊長( mm ) 厚度( mm ) 備注

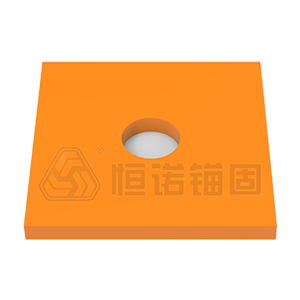

平墊板 平墊板 HER32-L150-T8 150 8 可根據客戶需求定制
拱形墊板 拱形墊板 HER32-L150-T8 150 8 可根據客戶需求定制

鉆頭適配器

圖例 型號 適配桿體 適配鉆頭 備注
鉆頭適配器 SSR32/R38 R32 R38 可實現中空錨桿體與較大螺紋直徑的鉆頭連接
SSR32/R51 R32 R51
SSR32/T40 R32 T40

其他相關配件

楔形體 旋轉注漿適配器 氣腿鑿巖機用釬尾套 液壓鑿巖機用釬尾套 潛孔沖擊錘用釬尾套
楔形體 旋轉注漿適配器 氣腿鑿巖機用釬尾套 液壓鑿巖機用釬尾套 潛孔沖擊錘用釬尾套

>產品優勢

1、施工方便快捷:R32自鉆式錨桿的中空錨桿體即為鉆桿,鉆進后無須拔出,同時作為注漿通道可以實現從里至外注漿,鉆孔、注漿、錨固一次完成,工序簡單,施工方便快捷。

2、無需護壁:在不同的圍巖條件下施工時,32自進式錨桿的邊鉆進邊注漿功能使得鉆進時無需護壁或預注漿等特殊手段,也能形成錨孔并保證錨固與注漿效果。

3、任意切割和加長:R32自鉆式中空注漿錨桿外表面全長螺紋連接,可以任意進行切割或連接加長,適用于較狹小的施工空間,適用于各種環境下施工作業。

4、錨固效果好:32自進式錨桿配有高效能的止漿塞使注漿保持較高的壓力,充分充填巖層空隙,固結破碎巖體。墊板和螺母可以將深層圍巖應力均勻地傳遞到洞壁圍巖上,達到支護圍巖的目的,錨固效果更好。

>應用領域

R32自鉆式錨桿多在地基與基礎工程、邊坡工程中作為土釘、微型樁、巖錨、預應力使用,根據不同的地質情況搭配不同材質的鉆頭進行鉆進支護。

R32自鉆式錨桿鉆頭型號有上百種,比較常見的鉆頭種類有以下5種:

十字全鋼鉆頭:適用于泥巖、礫石土、白堊土、石灰土、石灰質粘土、人工填土、軟弱泥巖。

十字合金鉆頭:適用于軟到中硬巖、夾雜大卵石的礫石、裂隙發育的巖層、無筋混凝土。

球齒全鋼鉆頭:適用于破碎地層、軟砂巖、石灰巖、礫石、緊湊或膠結土、軟巖層。

球齒合金鉆頭:適用于軟到中硬巖、石頭墻,碎石、破碎的巖石、大卵石。

泥鉆頭:適用于粘土、軟土、沙土、礫石、混合填土。

地基與基礎工程項目應用案例

邊坡工程項目應用案例

隧道及地下工程項目應用案例
