20年巖土錨固行業積淀追求卓越品質 堅持客戶至上

R25自鉆式錨桿

發布時間:2021-06-21

R25自鉆式錨桿是一種集鉆進、注漿、錨固功能為一體的中空注漿錨桿,25中空注漿錨桿及配件參數包括配件的外徑、長度、抗拉力、屈服力、延伸率等,適用于難以成孔的地質。

>產品介紹

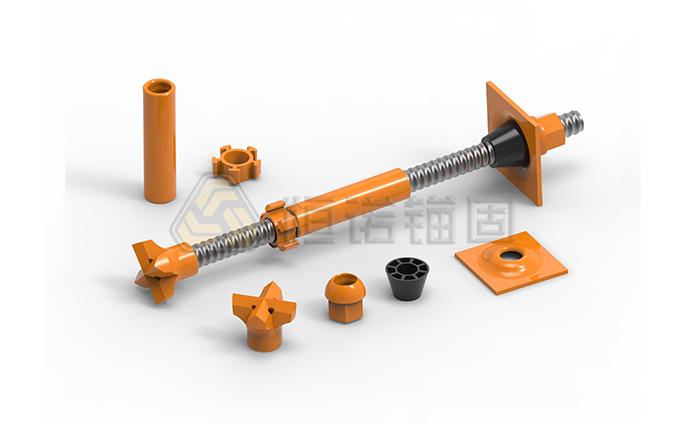

自鉆式錨桿主要由中空錨桿體、螺母、墊板、連接套、居中器和鉆頭組成,集鉆進、注漿、錨固功能為一體,適用于破碎、難成孔圍巖。

恒諾自鉆式錨桿分為R系列和T系列,型號包含R25,R32,R38,R51,T30,T40,T52,T76,根據不同的工程需求,可選擇不同產品類型和產品型號。

產品結構

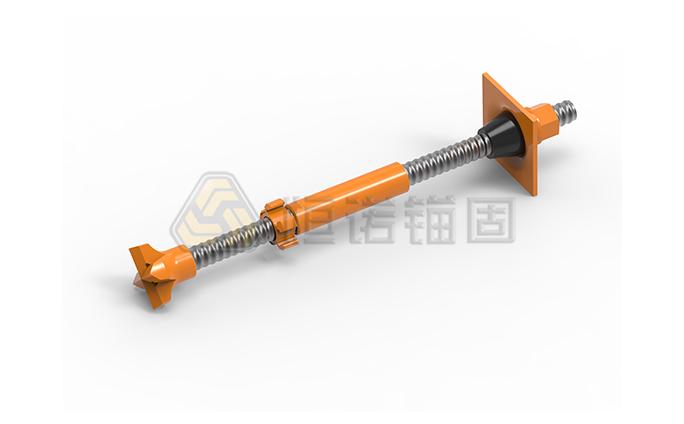

自鉆式錨桿結構圖

>產品優勢

1、R25自鉆式錨桿在鉆進的同時可以同步注漿,達到錨固效果,施工效率比普通中空錨桿高,適用于破碎、難成孔圍巖。

2、施工中無需套管護壁,可提高施工效率,在縮短工期的同時降低工程的綜合成本。

3、中空錨桿體可任意切割和通過連接套接長,因此,自鉆式錨桿在大型設備無法進入的狹窄空間也可施工。

4、R25自鉆式錨桿和常規釬具鉆桿相比,所配鉆頭種類豐富,施工時可根據不同的巖層和土壤的性質選用,能夠提高鉆進效率。

>防腐性能

在工程應用中,對自鉆式錨桿使用壽命影響較大的是周?chē)h(huán)境的腐蝕,因此對錨桿進行防腐設計顯得尤其重要。為滿足客戶的這一需求,恒諾提供多種防腐R25自鉆式錨桿,比如熱浸鋅錨桿、環氧涂層錨桿、雙重防腐錨桿等。

1、熱浸鋅R25自鉆式錨桿特別適用于各種酸、堿霧氣等腐蝕環境以及巖土工程領域中對使用壽命要求較高、環境復雜的場合。

2、環氧R25自鉆式錨桿主要適用于地層和地下水含有硫化物及氯化物、受海水侵蝕的場合,以及處在有雜散電流或侵蝕性介質中的環境等。

3、雙重防腐是綜合了熱浸鋅和環氧涂層兩種防腐工藝。首先將鋼鐵件進行熱浸鋅處理,然后在其外表面再?lài)娡凯h(huán)氧涂層。經過兩種防腐工藝處理的錨桿防腐性能更好,使用壽命更長,不僅能抵抗普通的化學腐蝕,還能在酸性環境和雜散電流的電化學腐蝕下工作。

>產品參數

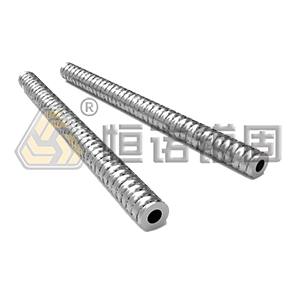

中空錨桿體

圖例 型號 抗拉力( kN ) 屈服力( kN ) 延伸率( % ) 備注
自鉆式錨桿中空錨桿體 HER25N 200 150 8 可根據客戶需要加工成左旋或右旋螺紋

鉆頭

圖例 類別 型號 外徑( mm ) 適合地質條件

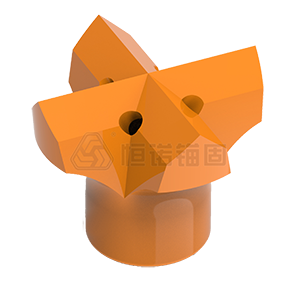

十字全鋼鉆頭 十字全鋼鉆頭 HSR25/42 42 泥巖、礫石土、白堊土、石灰土、石灰質粘土、人工填土、軟弱泥巖

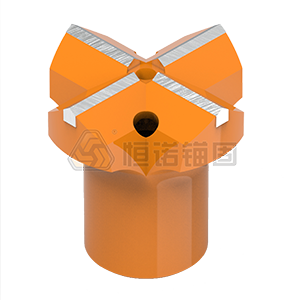

十字合金鉆頭 十字合金鉆頭 HSR25/42 42 軟到中硬巖,例如:夾雜大卵石的礫石,裂隙發育的巖層,無筋混凝土

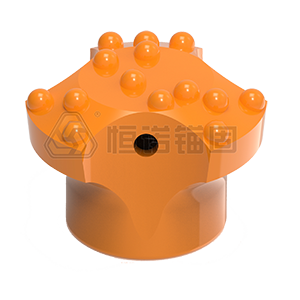

球齒全鋼鉆頭 球齒全鋼鉆頭 HSR25/42 42 破碎地層、軟砂巖、石灰巖、礫石、軟巖層

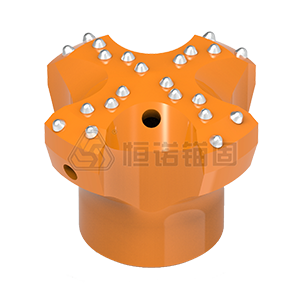

球齒合金鉆頭 球齒合金鉆頭 HSR25/42 42 軟到中硬風化巖層、大卵石、碎石,如泥巖、片巖、火山巖等

螺母

圖例 類別 型號 對邊( mm ) 長度( mm ) 備注

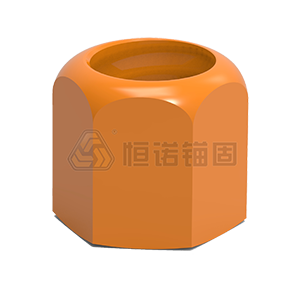

六方螺母 六方螺母 HER25-L35 41 35 與適配中空錨桿體達到等強

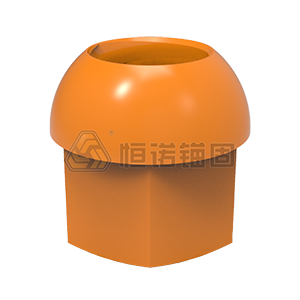

半球螺母 半球螺母 HER25-L40.5 41 40.5

墊板

圖例 類別 型號 邊長( mm ) 厚度( mm ) 備注

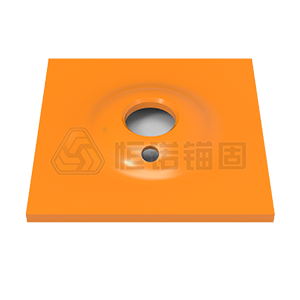

拱形墊板 拱形墊板 HER25-L150-T6 150 6 可根據客戶需求定制

鉆頭適配器

圖例 型號 適配桿體 適配鉆頭 備注

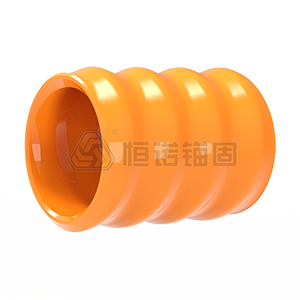

鉆頭適配器 SSR25/R32 R25 R32 可實現中空錨桿體與較大螺紋直徑的鉆頭連接

其他相關配件

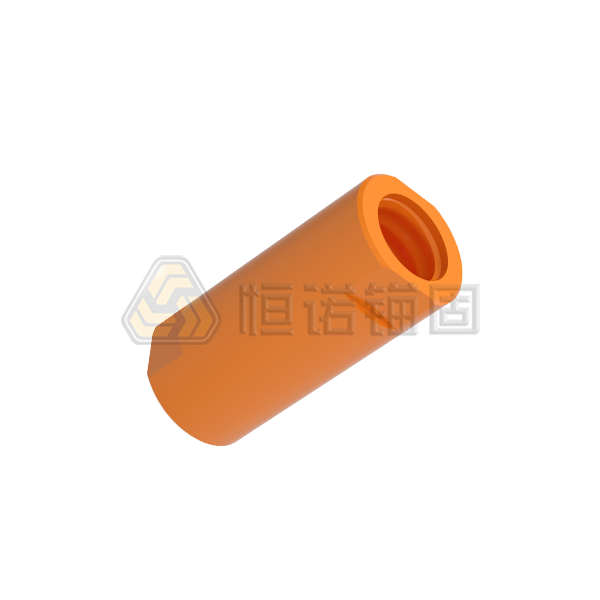

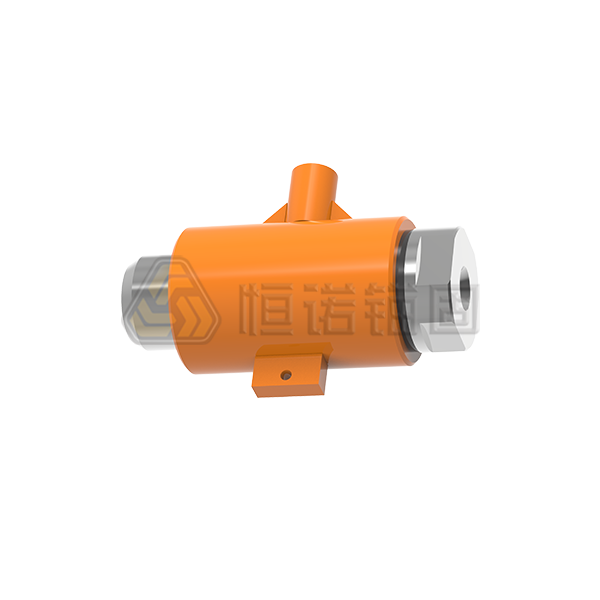

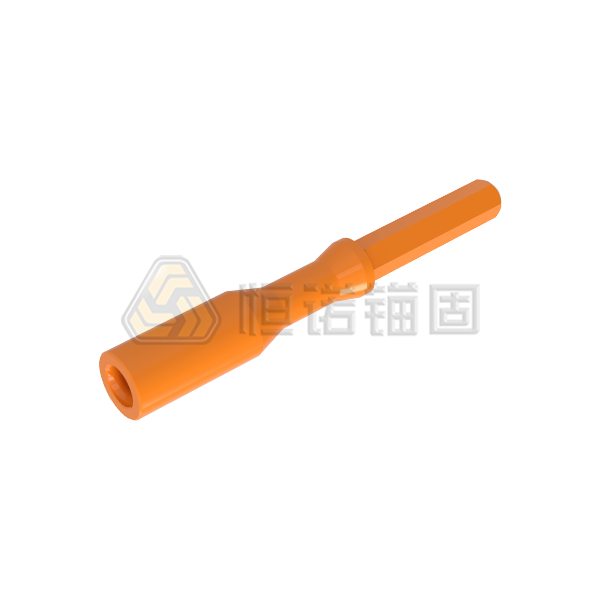

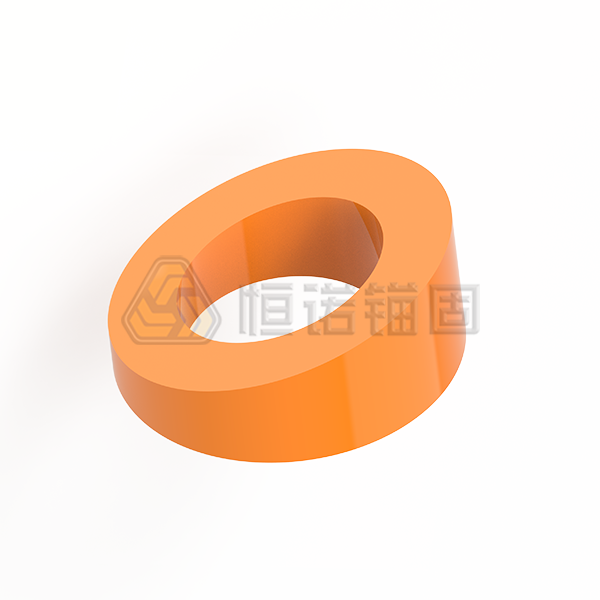

楔形體 旋轉注漿適配器 氣腿鑿巖機用釬尾套 液壓鑿巖機用釬尾套 潛孔沖擊錘用釬尾套
楔形體 旋轉注漿適配器 氣腿鑿巖機用釬尾套 液壓鑿巖機用釬尾套 潛孔沖擊錘用釬尾套

>應用領域

自鉆式錨桿可用于邊坡支護、基坑支護、樁基支護、隧道管棚支護及系統支護、輸電塔或風塔等的基礎支護、舊建筑物修復等。

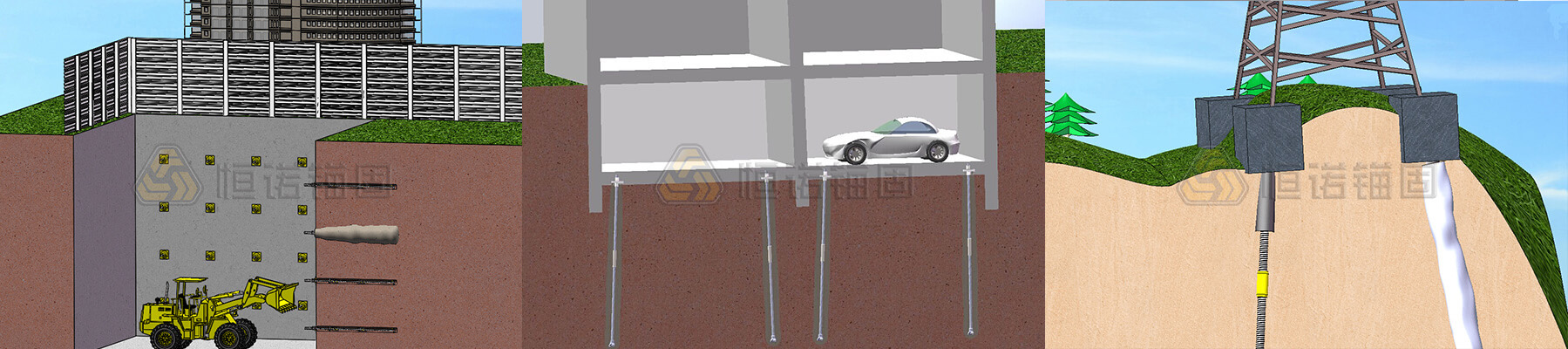

地基與基礎工程

地基與基礎工程應用圖

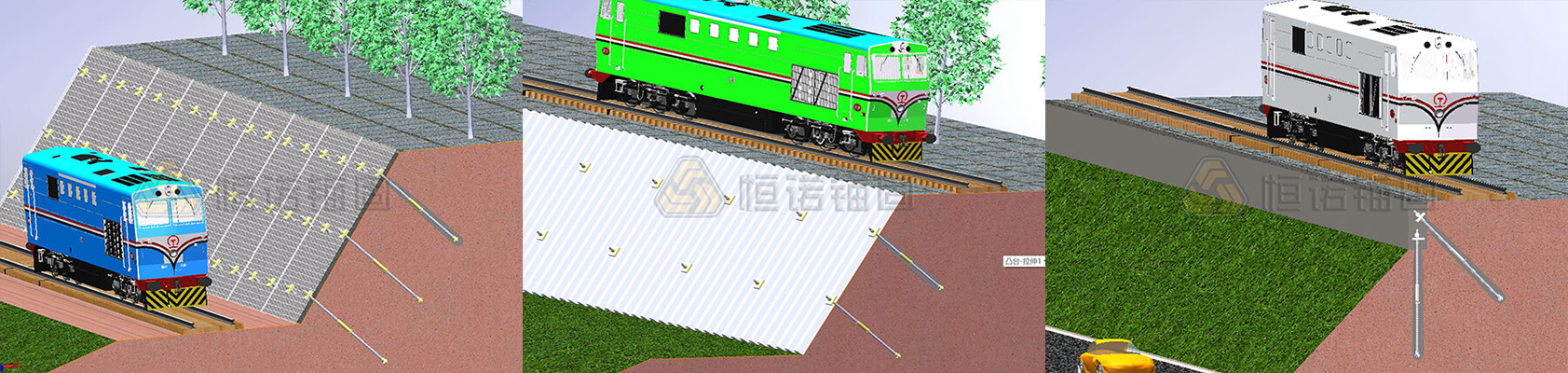

邊坡工程

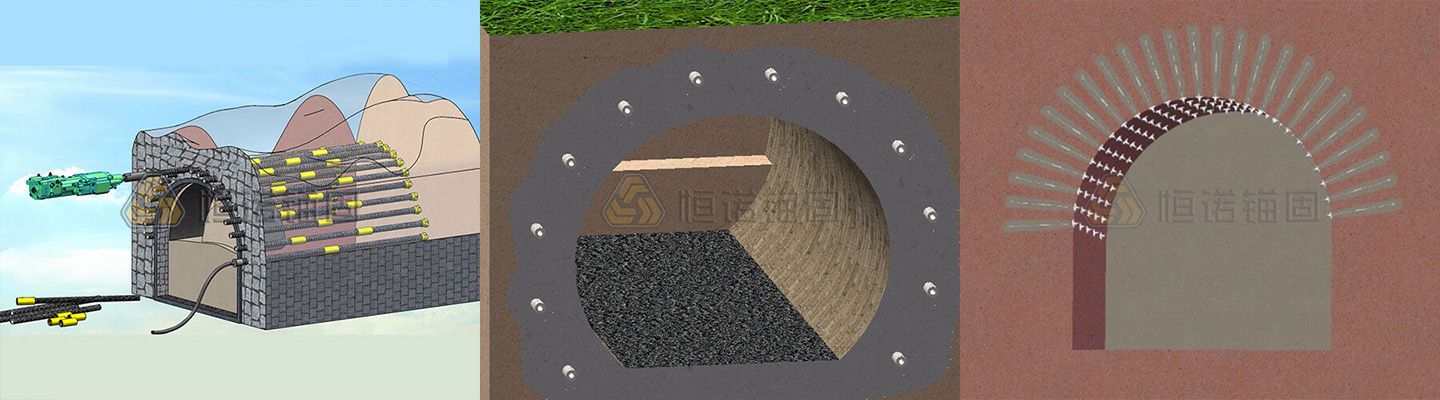

隧道及地下工程
