自鉆式錨桿主要由中空錨桿體、鉆頭、連接套、螺母、墊板、居中器組成,共同完成鉆進、注漿、錨固等功能。自鉆式中空錨桿適用于松散巖土層和破碎巖層等難成孔地質,可以實現簡便、效率高的巖土錨固解決方案,下面由小諾為大家介紹一下自鉆式錨桿型號如何表示。

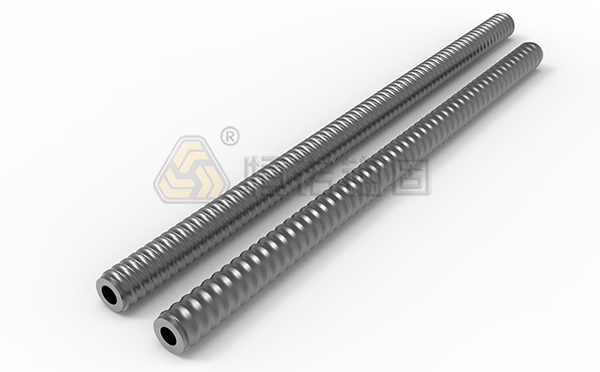

自鉆式錨桿的中空錨桿體按照螺紋類型分為R型和T型兩種,R型螺紋是連續波紋狀,T型螺紋是不規則的梯形。中空錨桿體比較重要的參數是桿體外徑和壁厚,因此型號表示為H(恒諾品牌拼音首字母)C/E(產品系列)T/R(螺紋類型)+桿體外徑+L/N/S(壁厚等級),常見的有HCT76L、HET76N、HET76S等。

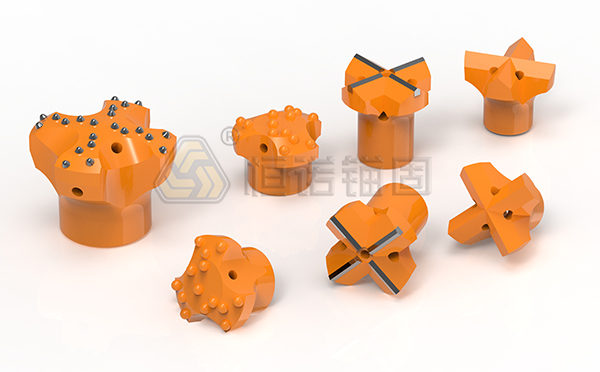

鉆頭內部有內螺紋,用來連接中空錨桿體的外螺紋,因?yàn)殂@頭的直徑需要根據設計要求進行確定,所以鉆頭較為重要的兩個參數分別是適配桿體的直徑和鉆頭外徑。自鉆式錨桿的鉆頭主要有五種,不同種類鉆頭的型號表示不一樣,比較常見的為:H(恒諾品牌拼音首字母)S(產品系列)T(內螺紋類型)+適配桿體直徑/鉆頭最大外徑,比較常見的有HST76/150、HSR32/76等。
螺母內部也是有內螺紋的,可以和中空錨桿體旋合,根據結構不同分為半球型和六方型,安裝在中空錨桿體的端部,起到將墊板壓緊巖體的作用,防止巖體變形。螺母的型號表示為:H(恒諾品牌拼音首字母)E/S(產品系列)T(螺紋類型)+螺母直徑-L(長度符號)+長度,比較常見的有HER32-L65、HSR32-L55等。

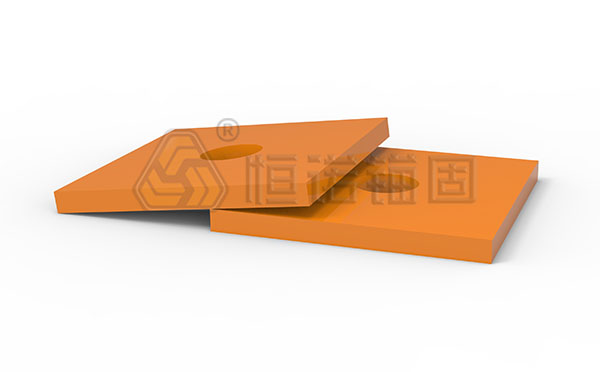

墊板根據形狀可以分為平墊板和拱形墊板兩種,一般在土釘中采用拱形墊板,在微型樁中采用平墊板,安裝時位于螺母和巖體之間,作為將錨固力施加給巖體的承重板。墊板型號表示為H(恒諾品牌拼音首字母)E(產品系列)T(錨桿螺紋類型)+中空錨桿體直徑-L(長度符號)+墊板邊長-T(厚度符號)+墊板厚度,例如HER38-L200-T12、HER51-L200-T10等。

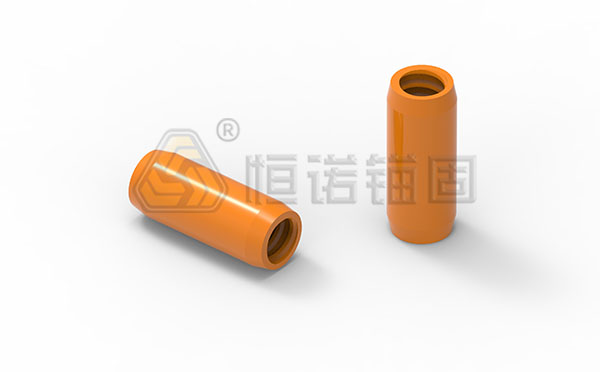

連接套內部加工有大螺距螺紋,可以和中空錨桿體旋合,中部有終止位,和中空錨桿體等強。當單根錨桿無法達到鉆進深度要求時,可以通過連接套接長。連接套型號表示為H(恒諾品牌拼音首字母)E/S(產品系列)T/R(內螺紋類型)+內孔直徑-L(長度符號)+連接套長度,常見的有HST76-L200、HER32-L145等。

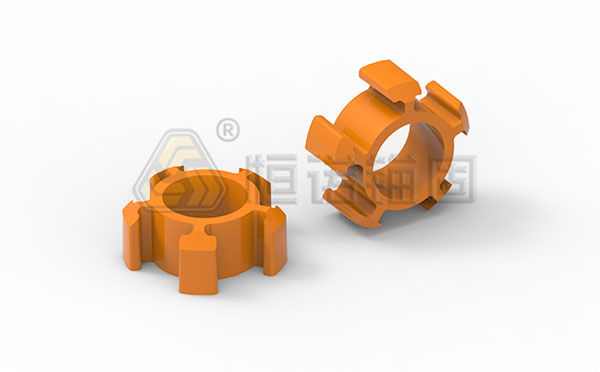

居中器使中空錨桿體位于孔中間,確保中空錨桿體外漿液包裹厚度不小于20mm,均勻包裹桿體,錨固效果更好。居中器型號為H(恒諾品牌拼音首字母)E(產品系列)T/R(錨桿螺旋放向)+桿體直徑/居中器外徑,常見型號有HER32/48、HET76/130。
以上就是對于自鉆式錨桿型號如何表示這一問題的解答,型號不同抗拉力和屈服力也有所不同,需要根據設計要求進行選擇。如果沒有詳細的設計方案,可以給恒諾提供地質或巖層情況,我們將會根據您實際應用場景為您推薦適合的自鉆式錨桿型號。
