詳解自鉆式錨桿結構圖,自鉆式錨桿結構組成介紹

  • 發布日期:2024-05-31 16:04
  • 隨著國家經濟的發展,越來越多的工程施工使用自鉆式錨桿,自鉆式錨桿和傳統普通錨桿相比,很大程度上簡化了錨桿的施工過程,提高了施工效率,后期使用效果表現也十分出色。今天小諾為大家展示一下自鉆式錨桿結構圖,并對自鉆式錨桿的結構組成做一個詳細介紹。

    自鉆式中空錨固系統主要由中空錨桿體、螺母、墊板、連接套、居中器和鉆頭組成。該錨固系統集鉆進、注漿、錨固功能為一體,適用于破碎、難成孔圍巖。自鉆式錨桿可用于各種邊坡的支護、基坑支護、隧道管棚支護、輸電塔或風塔等的基礎支護、舊建筑物修復等。

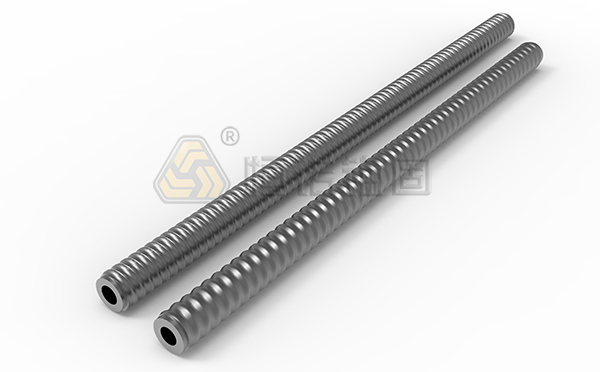

    1、中空錨桿體


    自鉆式錨桿集錨桿與鉆桿于一身,同時具備邊鉆進邊注漿的功能。中空錨桿體為通體連續螺紋,加工有R型和T型螺紋,可以實現隨意切割連接,方便施工。恒諾為滿足不同場景、不同使用壽命的產品需求,生產有不同材質的自鉆式錨桿,有適用于防腐地質的不銹鋼產品,也有對沖擊要求高的低碳產品。還有適用于各種市場的自鉆式錨桿,有適用于大眾市場的常規產品,也有性?xún)r(jià)比更高的經濟型產品,可以根據自己的需求進行選擇。

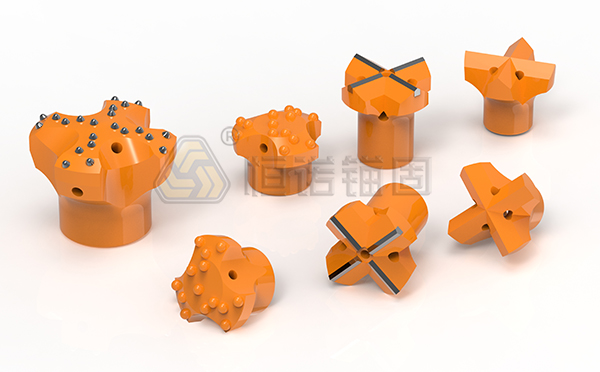

    2、鉆頭


    自鉆式錨桿鉆進到預定深度后,會(huì )將鉆頭留在孔底。為降低自鉆式錨固材料的成本以及提高鉆頭與巖層的匹配性,我司設計了多種結構的鉆頭。常用的自鉆式錨桿鉆頭形狀有十字全鋼鉆頭、十字合金鉆頭、泥鉆頭、球齒全鋼鉆頭、球齒合金鉆頭。每個種類的鉆頭有多種外徑規格可選,可以根據不同的地質條件以及孔徑需求來選擇鉆頭。

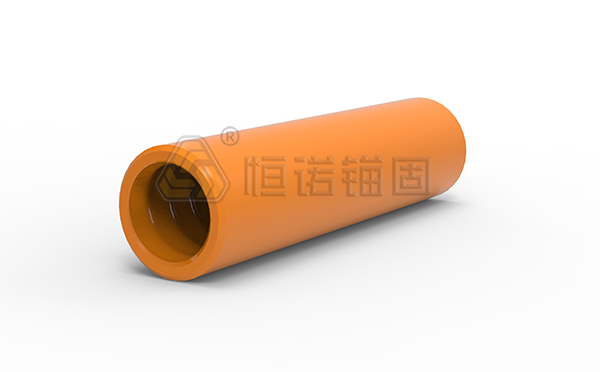

    3、連接套


    施工中當用連接套接長時,連接套將有可能成為整個錨固體的薄弱點,恒諾對各規格的連接套進行拉伸實驗,保證連接套與桿體組合后的力值不低于桿體的標準力值,每批次出廠也有嚴格的抽檢要求。連接套的質量對于整個錨固體的質量將起到至關重要的作用,選擇更合適的連接套才能讓工程更放心。

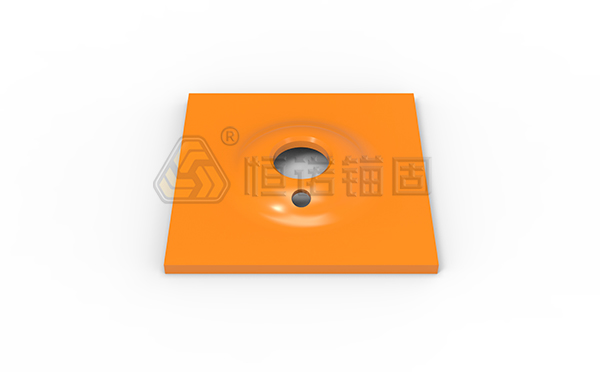

    4、墊板


    墊板安裝于錨桿體端部,位于螺母和巖層之間。根據形狀可分為拱形墊板和平墊板,一般在土釘應用的場合采用拱形墊板,在微型樁應用的場合用平墊板。

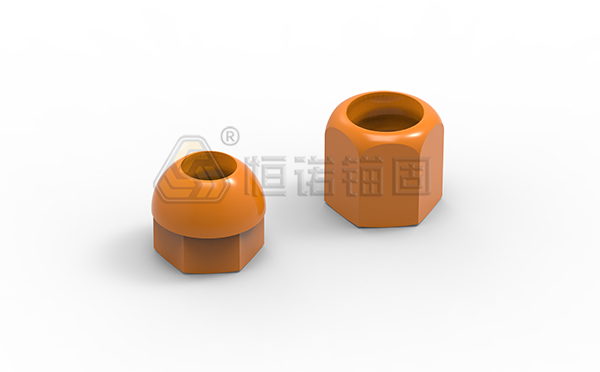

    5、螺母


    螺母是一種將中空錨桿體的錨固力傳遞給墊板,并將墊板鎖緊的帶內螺紋的裝置。螺母一端加工有圓弧面,在墊板與桿體存在輕微夾角時,能夠與墊板中空貼合,保證力的傳遞,如夾角較大,可選用半球形螺母或增加半球形墊圈。與中空錨桿體配合,能夠達到與中空錨桿體等強,達到防止巖體變形的效果。

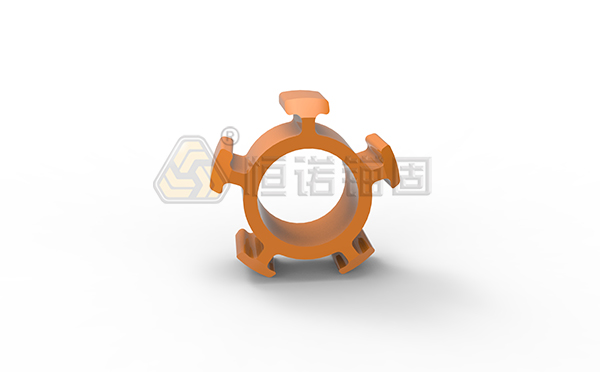

    6、居中器


    居中器是用于實現中空錨桿體位于孔中間的部件,安裝于中空錨桿體上,位于連接套前面,起到使中空錨桿體居中的作用,實現中空錨桿體外包裹注漿層厚度不小于20mm。

    通過自鉆式錨桿結構圖可以看出,其結構緊湊,在特殊地質條件下優勢明顯,可以更好的發揮出自鉆式錨桿的作用。恒諾人相信,隨著國家的建設與發展,自鉆式錨桿將會(huì )有更大的應用前景,我們竭誠歡迎各科研開發單位、工程建設單位實地考察指導。
